Fazni potek vzbujanja elementov Yagi antene

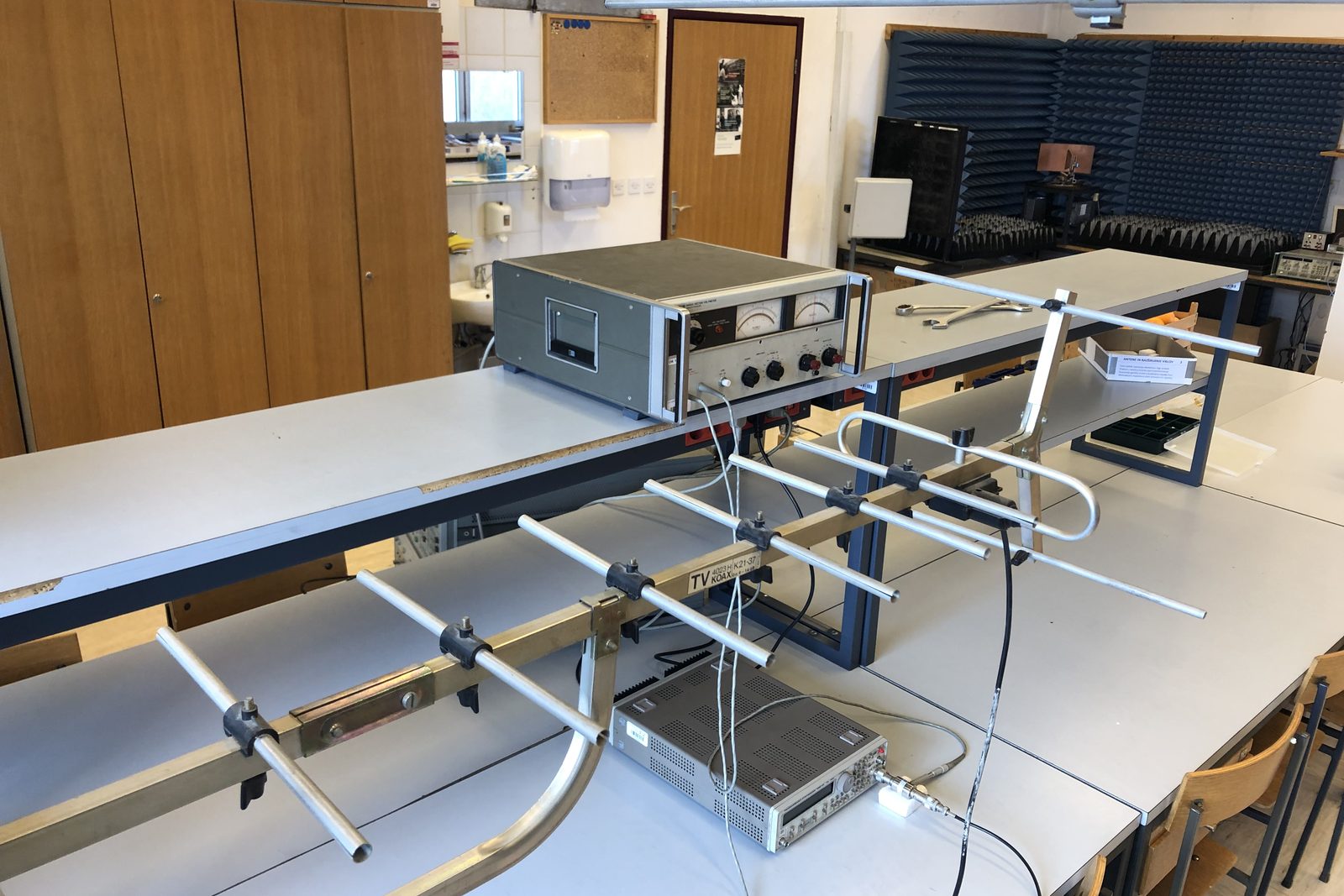

Yagi antena, ki jo poznate s streh, je v resnici leča iz umetnega dielektrika: resonančne kovinske palčke upočasnijo valovanje vzdolž antene in tako zberejo sevanje v ozek snop. Pri 500 MHz na posamezne palčke natikate tokovni merilni transformator in z vektorskim voltmetrom merite amplitudo in fazo toka glede na signal izvora.

Spoznate strukture z upočasnjenim valovanjem, od dielektrične palice do osne vijačne antene, in se naučite meriti v neposredni bližini antene. Tok merite sredi vsake palčke, transformator natikate v obeh smereh in rezultata povprečite, da zmanjšate vpliv motenj, položaje palčk izmerite z metrom, nato pa večličnost izmerjene faze pravilno razrešite in potek amplitude ter faze vzdolž antene z računalnikom izrišete na graf.
