Frekvenčna odvisnost sevanja zaporedne skupine

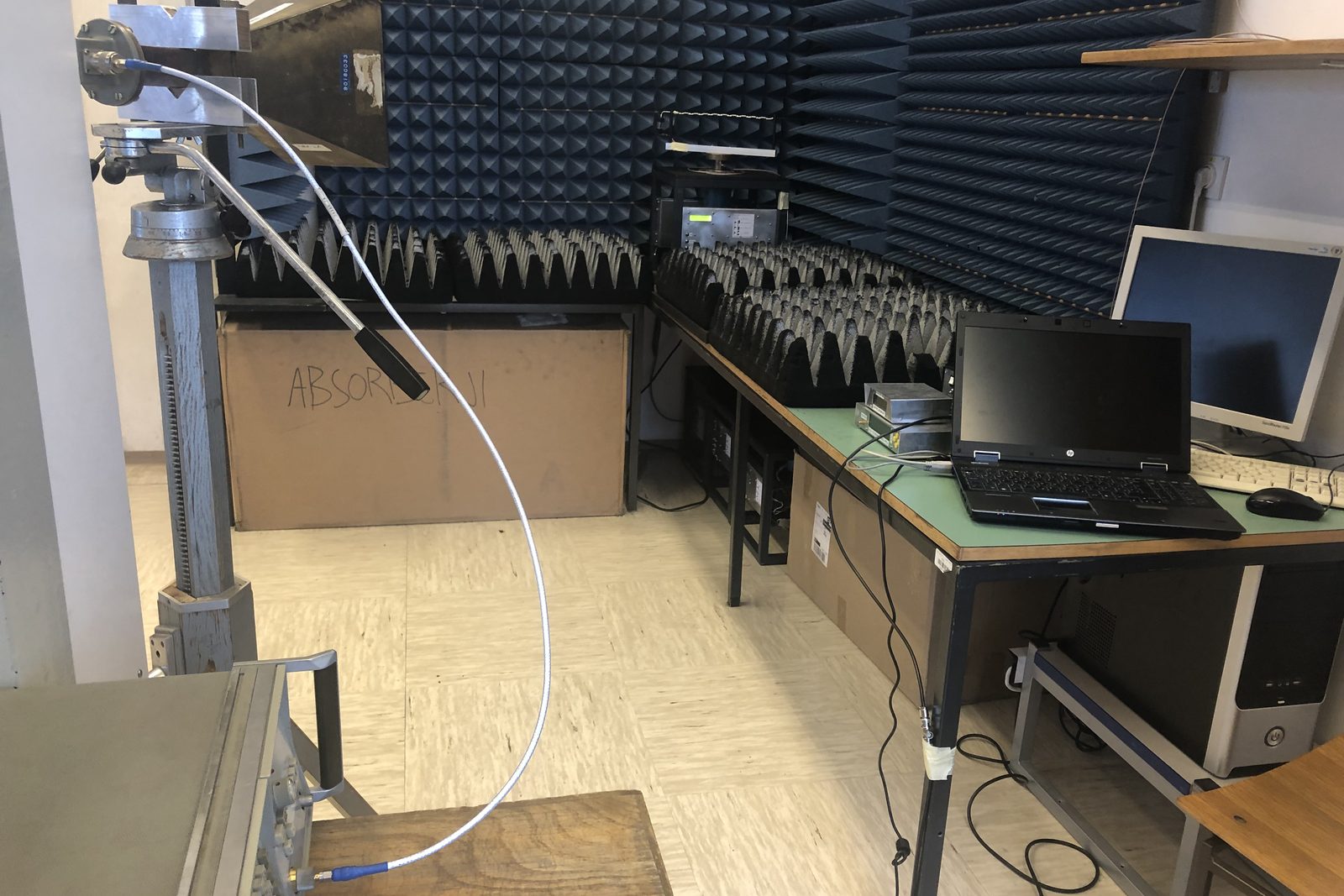

Zaporedno napajana antenska skupina je preprosta za izvedbo, a ima slabost: njen glavni snop se s frekvenco odklanja. Skupina polvalovnih dipolov iz odsekov koaksialnega kabla s teflonskim dielektrikom deluje kot prava bočna skupina le pri eni frekvenci, pri drugih pa se smer sevanja premika sorazmerno z odstopanjem frekvence. Smerne diagrame merite na vrtiljaku v področju od 4 GHz do 10 GHz s piramidnim lijakom kot oddajno anteno, merilno diodo in sprejemnikom lock-in.

Spoznate prednosti in slabosti zaporednega in vzporednega napajanja antenskih skupin ter vpliv hitrosti razširjanja v dielektriku napajalnega voda. Smerne diagrame, izmerjene pri več frekvencah, izrišete na isti list, nato pa z meritvijo elementov antene in ob upoštevanju faktorja hitrosti v teflonu poskusite določiti frekvenco, za katero je skupina načrtovana.
