Impedanca monopola

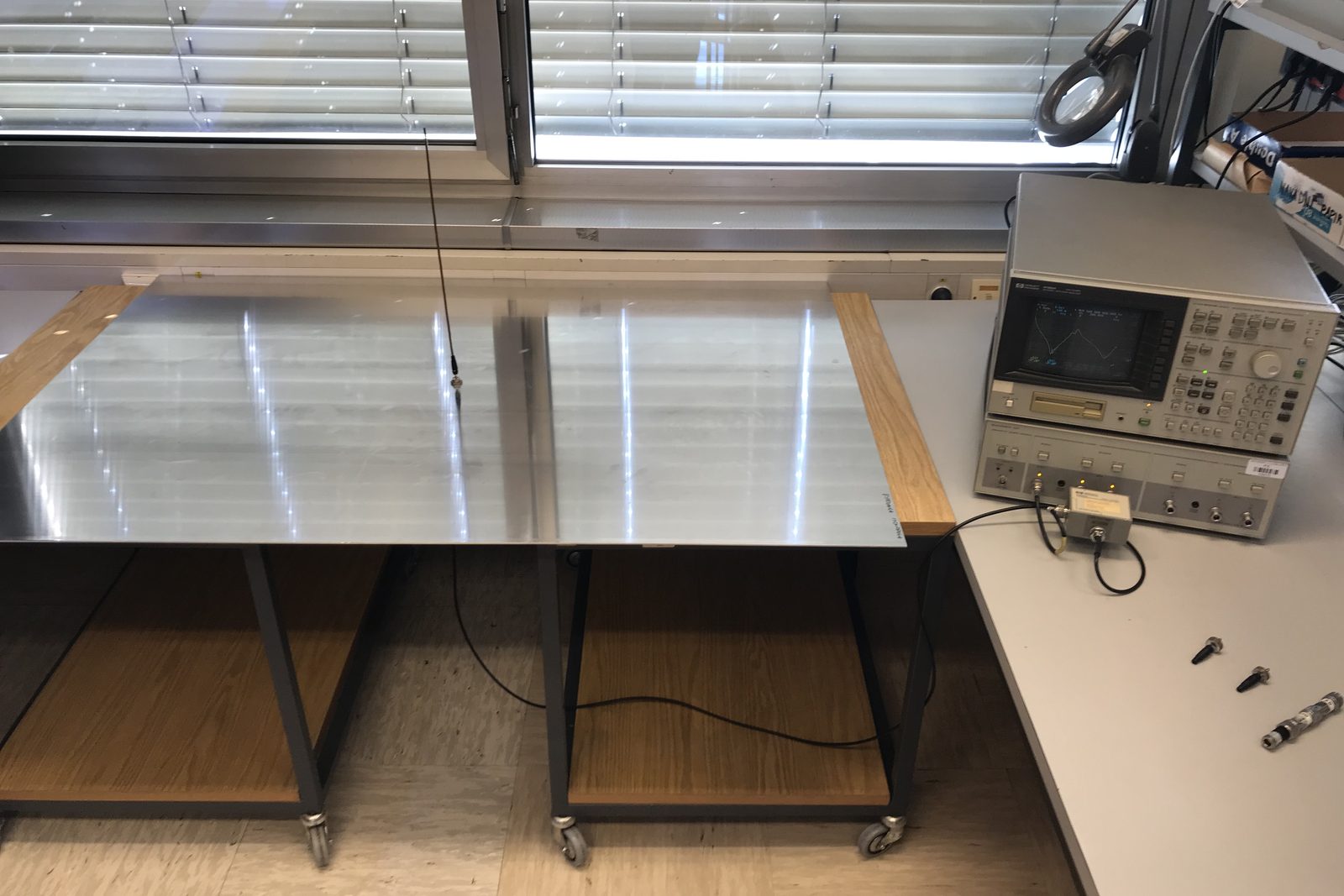

Zakaj ima četrtvalovni monopol nizko in stabilno impedanco, polvalovni pa zelo visoko? Na tanki žični anteni se vzpostavi stojni val toka, zato je njena impedanca močno odvisna od dolžine in frekvence. Monopole različnih dolžin vstavite v konektor na sredini ravne aluminijaste plošče in njihovo impedanco merite z vektorskim analizatorjem vezij v pasu od 10 MHz do 500 MHz.

Spoznate, kako porazdelitev toka določa impedanco antene in zakaj je sevalna upornost v hrbtu toka skoraj neodvisna od premera žice. Pred meritvijo analizator kalibrirate z odprtimi sponkami, kratkostičnikom in slabilci s skupno vsaj 60 dB slabljenja, ki nadomestijo prilagojeno breme. Nato za štiri monopole poiščete in izmerite impedančne minimume, za monopol dolžine okoli 50 cm pa izrišete diagram realne komponente impedance v odvisnosti od imaginarne.
