Diodni mešalnik

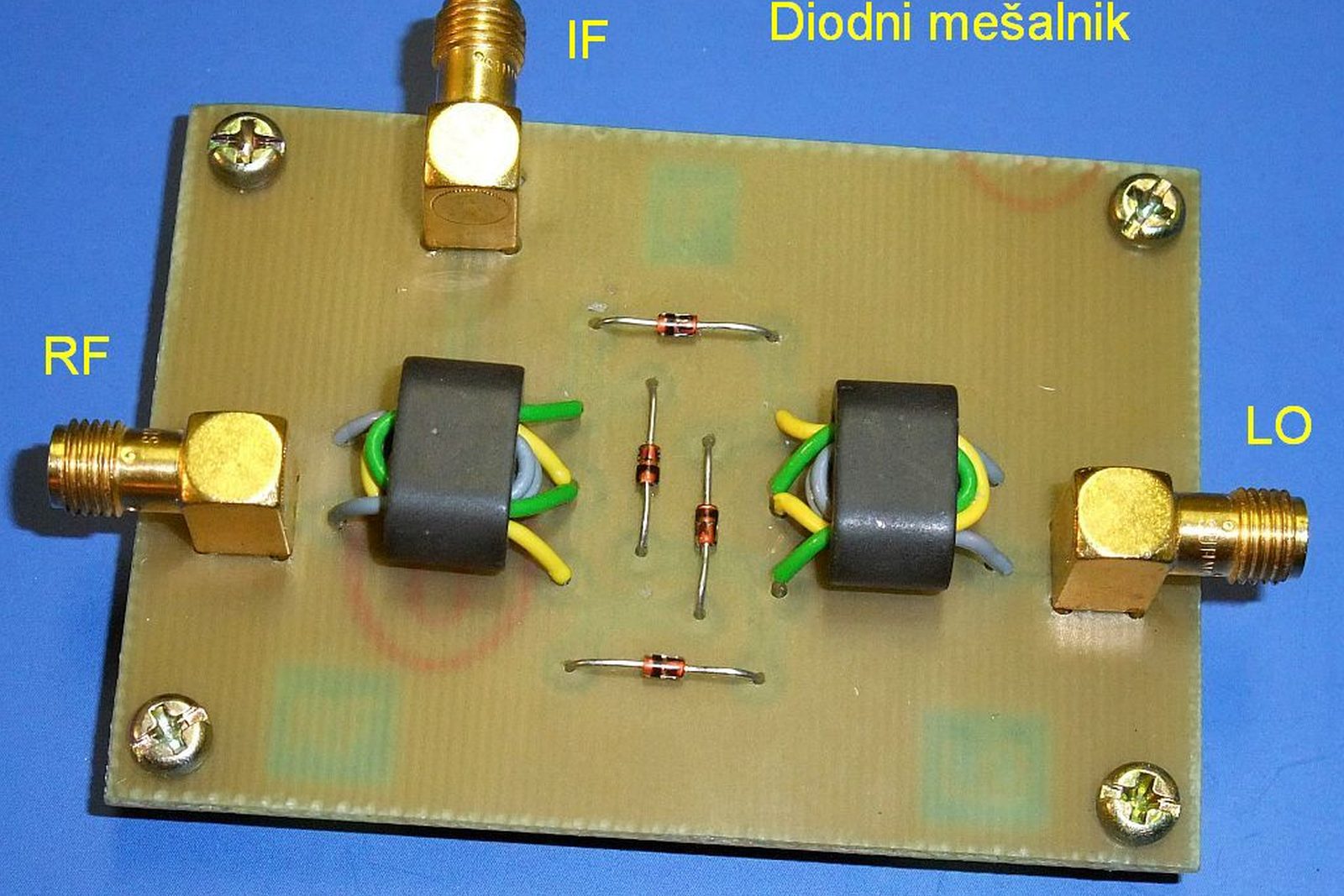

Kako radijski sprejemnik prestavi signal na medfrekvenco? Srce heterodinskega sprejemnika je mešalnik, ki iz dveh vhodnih signalov tvori vsoto in razliko njunih frekvenc. Pri vaji dvojno-uravnoteženi mešalnik z diodnim vencem krmilite z dvema sinusnima izvoroma, lokalnim oscilatorjem (LO) in signalom RF, izhod IF pa opazujete na spektralnem analizatorju.

Spoznate vrste mešalnikov, od preprostega z eno diodo do Gilbertove celice, ter razliko med želenimi mešalnimi produkti in neželenimi produkti višjih redov. Moč lokalnega oscilatorja povečujete v korakih po 1 dB in pri vsakem koraku izmerite mešalno slabljenje, presluha iz vhodov RF in LO na izhod IF ter slabljenje mešalnega produkta na frekvenci 3fLO − fRF, s slabilcem na vhodu analizatorja pa preverite, da produkt res nastane v merjencu. Vse štiri veličine nato narišete v graf kot funkcijo moči lokalnega oscilatorja.
