Določanje faznega središča antene
Navodila in gradiva
O vaji

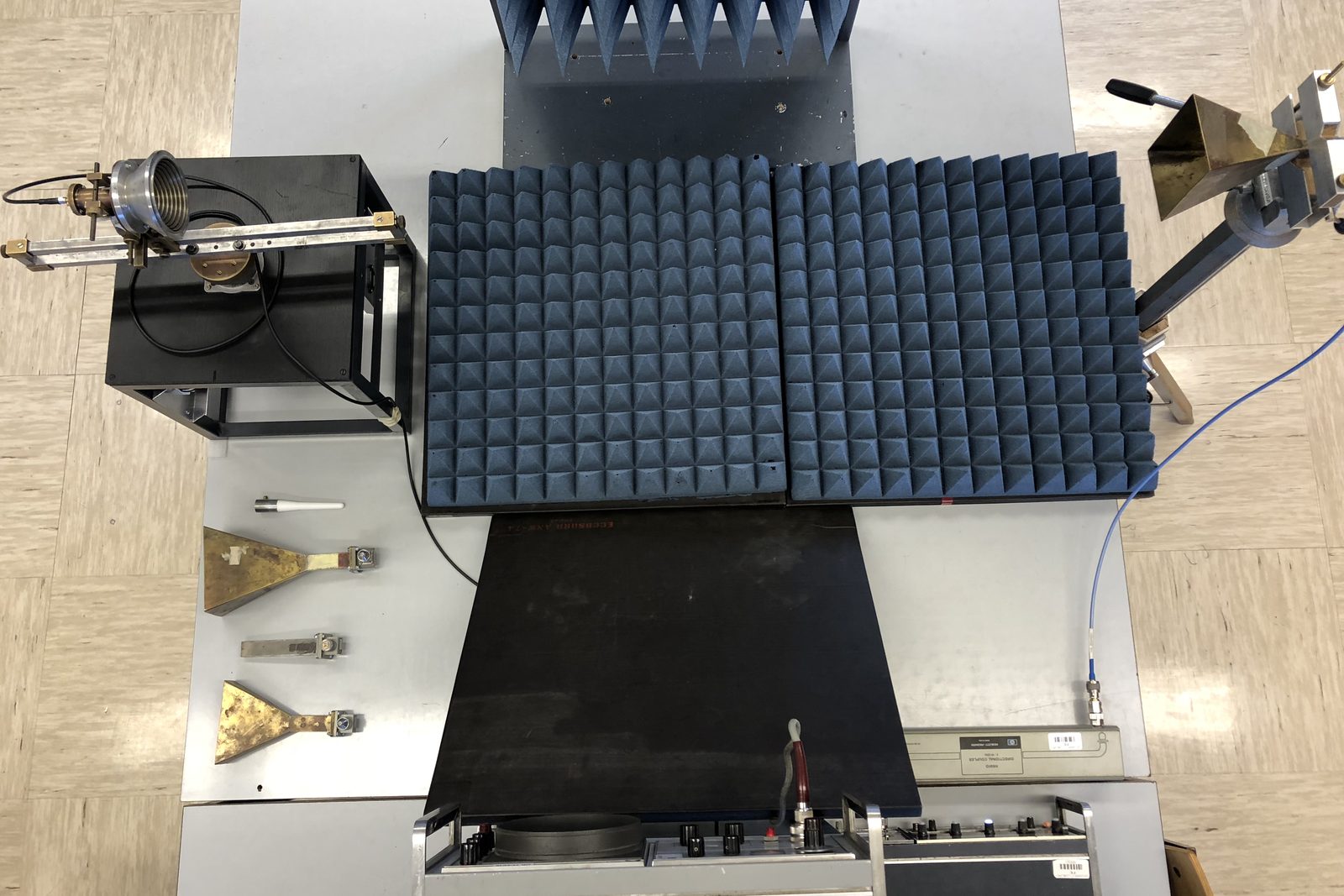

Iz katere točke antena v resnici seva? Pri paraboličnem zrcalu mora fazno središče žarilca natančno sovpadati z goriščem, sicer zrcalo ne deluje kot odprtina z želenim smernim diagramom. Pri 10 GHz merjeno anteno namestite na vrtiljak z nastavljivo ekscentričnostjo, amplitudo in fazo sprejetega signala pa merite s harmonskim konverterjem, merilnim sprejemnikom in polarnim prikazovalnikom analizatorja vezij.
Spoznate amplitudni in fazni smerni diagram antene ter ugotovite, zakaj vse antene nimajo faznega središča. Z različnimi ekscentričnostmi iščete lego, pri kateri se faza v glavnem snopu najmanj spreminja, izmerite, kako globoko v lijaku leži fazno središče glede na njegovo odprtino, in ga za štiri različne antene vrišete v kotirano skico.
