Električne lastnosti varikap diode

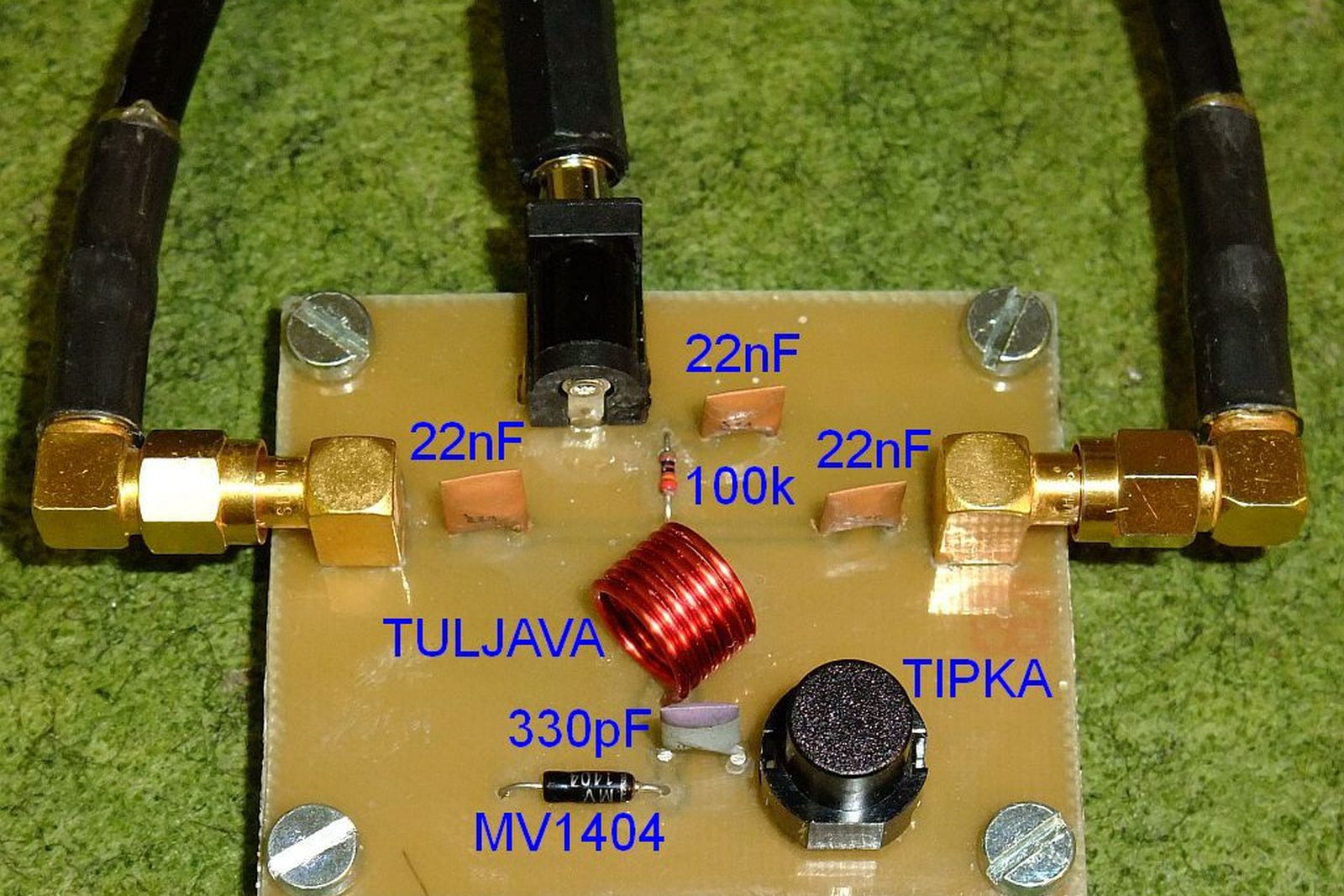

Varikap dioda je kondenzator, ki mu kapacitivnost nastavljate z napetostjo: z naraščajočo zaporno napetostjo se njena kapacitivnost zmanjšuje, zato jo najdemo v nastavljivih frekvenčnih sitih in oscilatorjih. Pri vaji hyperabrupt diodo MV1404 vežete s tuljavo v zaporedni nihajni krog in njegov odziv merite s spektralnim analizatorjem s sledilnim izvorom v področju od 10 MHz do 100 MHz.

Spoznate, kako profil dopiranja določa potek kapacitivnosti in izgube diode ter zakaj kvaliteta Q omejuje uporabo varikap diod. S pomočjo keramičnega kondenzatorja 330 pF najprej določite induktivnost in izgubno upornost tuljave, nato pri zapornih napetostih od 0 V do 12 V v korakih po 1 V merite resonančno frekvenco in vstavitveno slabljenje, iz njiju pa izračunate in narišete krivulji kapacitivnosti C(U) in upornosti diode R(U).
