Intermodulacijsko popačenje

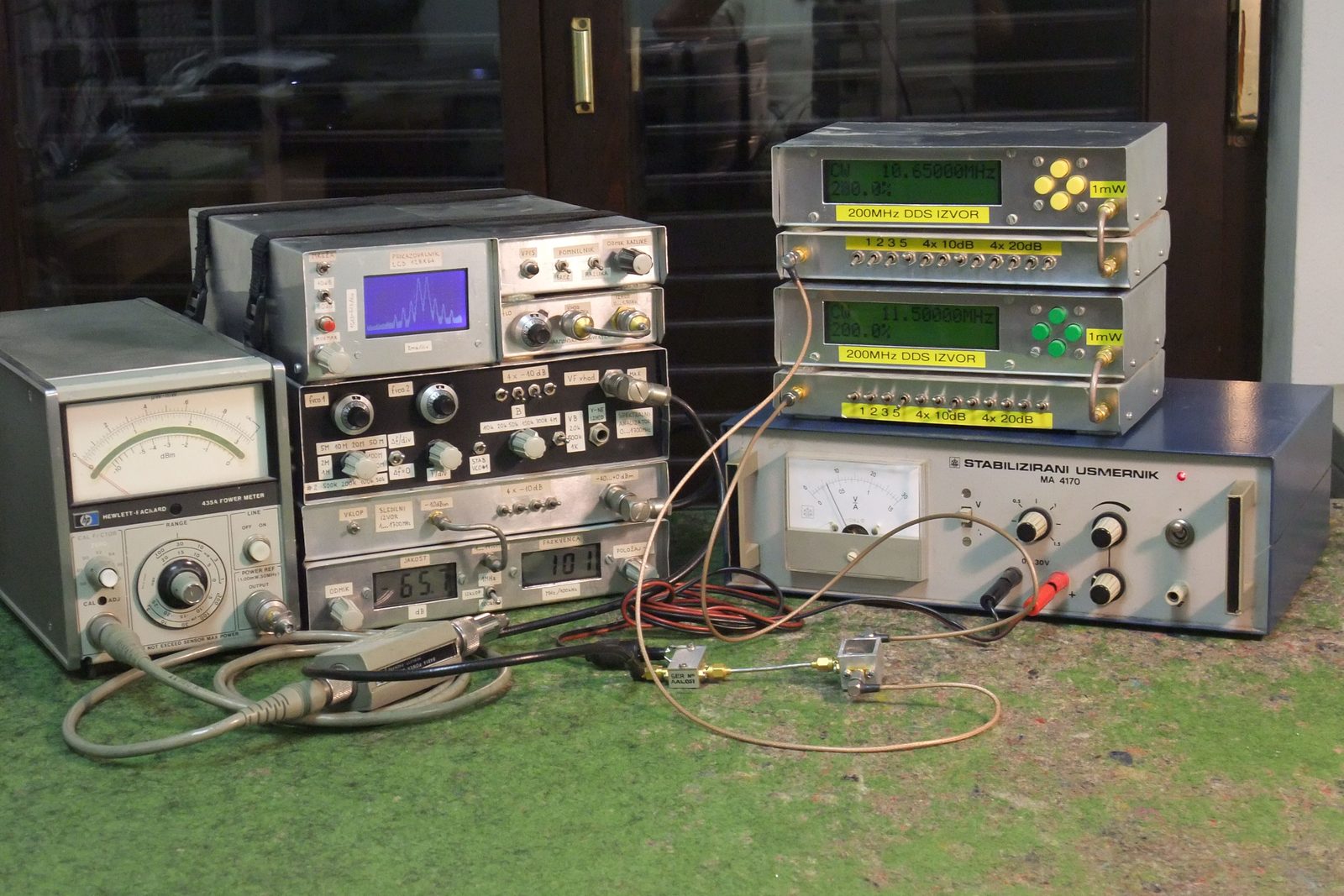

Ojačevalnik, ki ga krmilita dva bližnja signala, na izhodu ne da le njiju: zaradi nelinearnosti nastanejo intermodulacijski produkti 2f1 − f2 in 2f2 − f1 tik ob koristnih signalih, ki jih ne more izločiti nobeno sito. Pri vaji signala dveh visokofrekvenčnih izvorov združite v uporovnem sklopniku, dvotonski signal pripeljete na ojačevalnik MMIC, izhodni spekter pa opazujete s spektralnim analizatorjem.

Spoznate opis nelinearnosti s polinomom, pomen presečne točke tretjega reda IP3 in kako s slabilnikom ugotovite, kje v merilni verigi popačenje v resnici nastane. Po umerjanju postavitve pri napajalnih napetostih od 5 V do 12 V merite tok, linearno ojačanje ter moči koristnih signalov in intermodulacijskih produktov tretjega reda ter iz njih izračunate IP3. Pri 12 V narišete obe moči v odvisnosti od vhodne moči in presečno točko določite grafično, nazadnje pa ocenite še IP3 mešalnika spektralnega analizatorja.
