Izguba BPSK demodulatorja

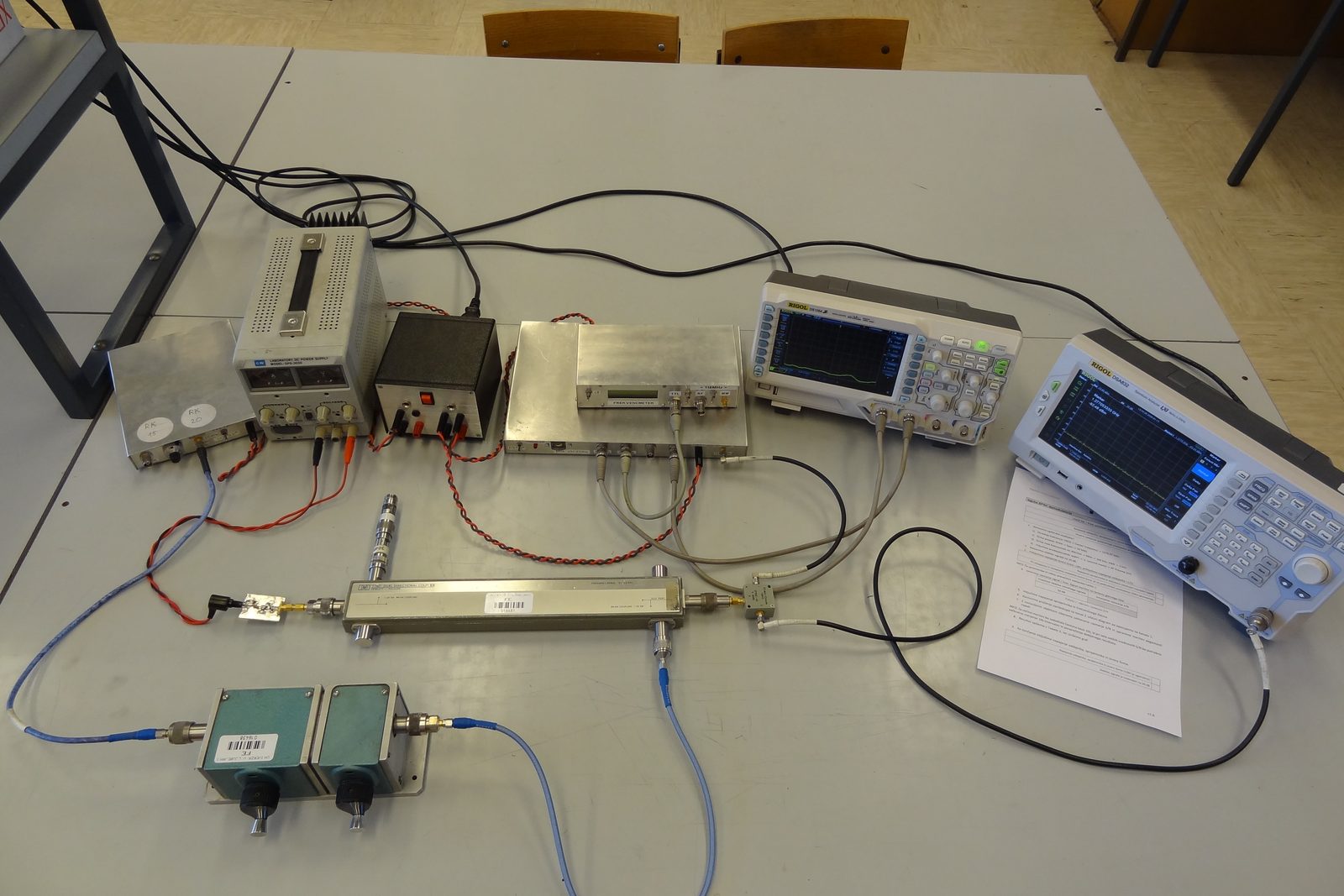

Koliko slabši je resnični sprejemnik od idealnega? Merilni oddajnik BPSK pošilja psevdonaključno zaporedje iz polinomskega generatorja, signalu pa namenoma dodajate šum iz šumnega izvora s plazovno diodo in z nastavljivim slabilnikom spreminjate razmerje signal/šum. Napake, ki jih odkrije polinomski delilnik v sprejemniku z ničelno medfrekvenco in Costasovo zanko, štejete s števcem in slišite kot prasketanje v zvočniku.

Spoznate številski prenos z modulacijo BPSK, teoretično krivuljo pogostnosti napak (BER) in vzroke, zaradi katerih resnični demodulator idealne krivulje ne doseže. Razmerje signal/šum odčitate na spektralnem analizatorju, očesni vzorec opazujete na osciloskopu, nato pri različnih razmerjih signal/šum izmerite pogostnost napak, izmerjeno krivuljo primerjate z idealno in iz odstopanja določite izgubo demodulatorja.
