Karakteristična impedanca LC sita

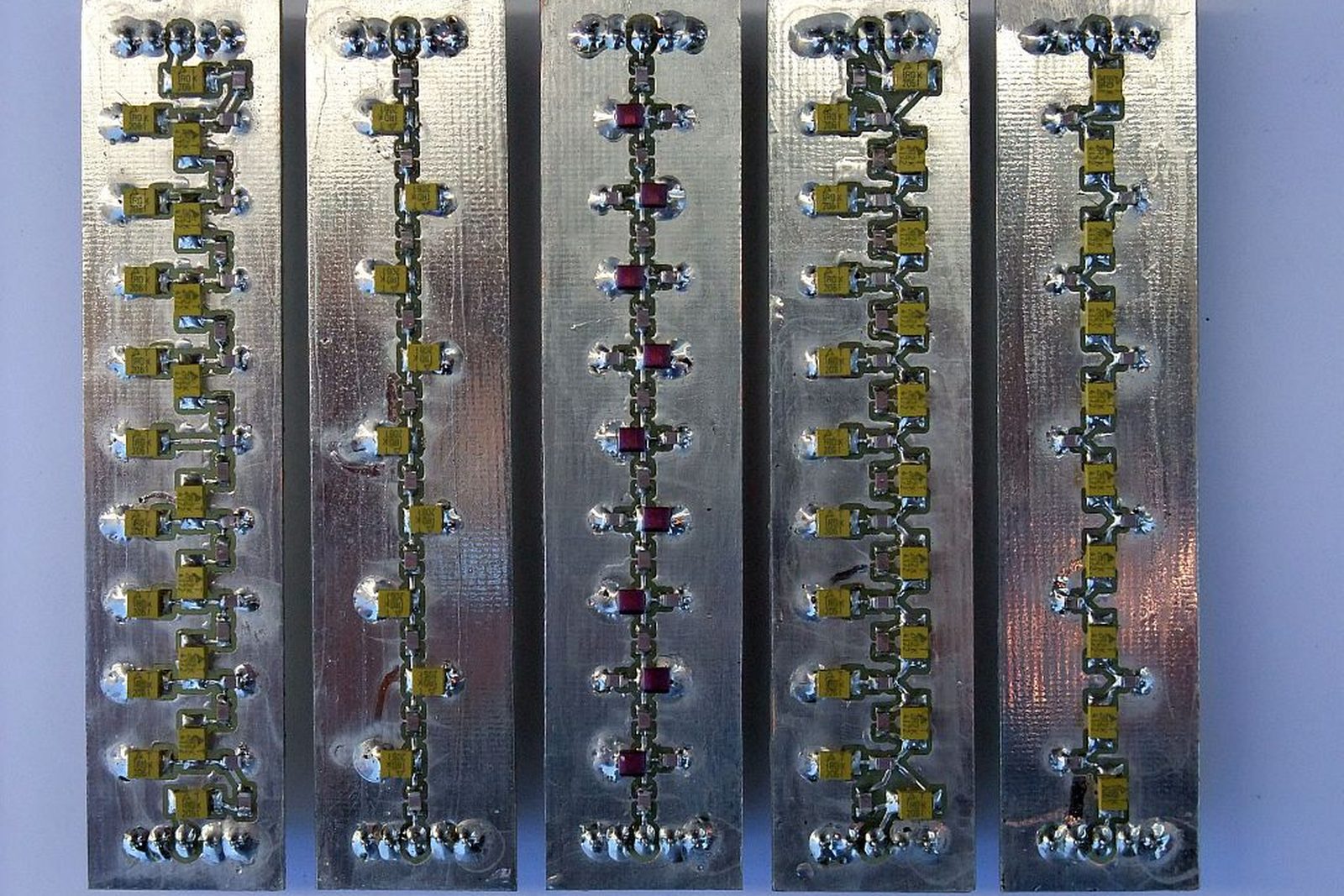

Isto frekvenčno sito ima lahko enkrat raven, drugič pa izrazito valovit odziv v prepustnem pasu, odvisno od tega, s kakšno impedanco ga zaključite. Razlog je karakteristična impedanca lestvice zaporednih in vzporednih reaktivnih gradnikov, ki se spreminja celo znotraj prepustnega pasu. Pri vaji pet lestvičastih LC sit, od nizko- in visokoprepustnega do pasovnoprepustnih in pasovnozapornega, merite z analizatorjem vezij v pasu do 50 MHz, zaključitveno impedanco pa s potenciometroma nastavljate od 20 Ω do 1020 Ω.

Spoznate načrtovanje lestvičastih sit, vlogo karakteristične impedance ter vpliv izgub in neprilagoditve na odziv. Pred meritvami za vsako sito izračunate značilni frekvenci, nato izmerite valovitost pri najnižji in najvišji zaključitveni impedanci, poiščete optimalno impedanco z najmanjšo valovitostjo in jo izmerite z ohmmetrom. Pri njej odčitate valovitost, najmanjše vstavitveno slabljenje ter značilni frekvenci, pri katerih odziv upade za 10 dB.
