Koaksialni kabel kot resonator

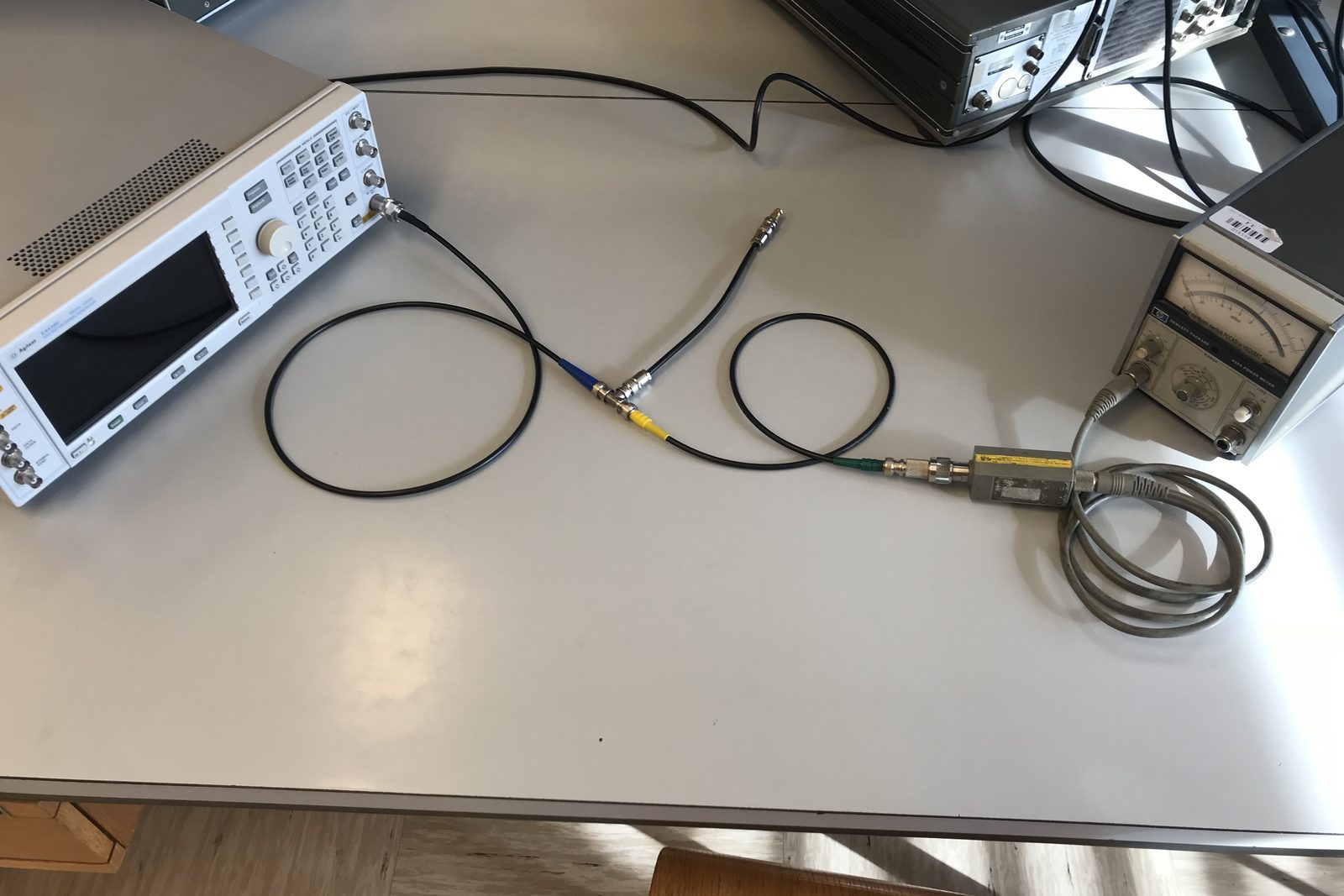

Že kratek kos koaksialnega kabla lahko postane resonator: odprte sponke kabla dolžine λ/4 se na drugem koncu preslikajo v kratek stik, enako velja za kratkostičen kabel dolžine λ/2. Kabel, dolg 0,25 m, prek T-člena priključite na vod med visokofrekvenčnim izvorom in merilnikom moči ter v področju od 20 MHz do 1300 MHz iščete izrazite minimume v prevajalni karakteristiki.

Spoznate zgradbo in nadomestno vezje koaksialnega kabla ter nastanek stojnega vala pri četrtvalovni in polvalovni resonanci. Frekvenco izvora višate v majhnih korakih in izmerite prevajalno karakteristiko za kabel z odprtimi sponkami in za kratkostičen kabel, oba poteka narišete na isti graf, iz razmikov med minimumi pa izračunate točno dolžino obeh resonatorjev, ki vključuje tudi vpliv priključkov.
