Kvadraturni mešalnik

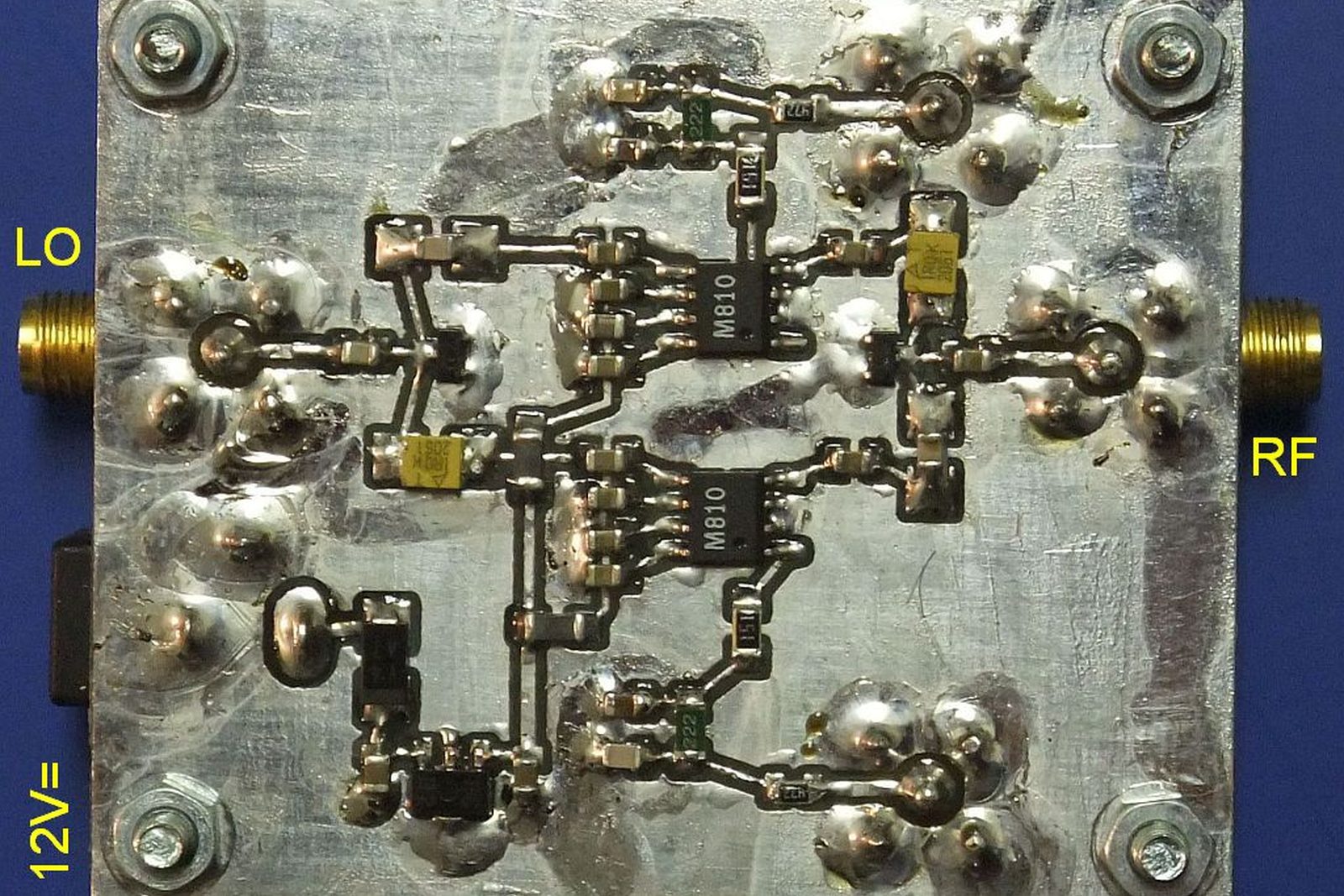

Kako lahko mešalnik loči vsoto frekvenc od razlike in kaj sploh pomeni predznak frekvence? Na vhoda RF in LO kvadraturnega mešalnika z dvema množilnikoma IAM-81008 pripeljete sinusna signala s skoraj enako frekvenco, izhoda I in Q pa opazujete na osciloskopu v načinu X-Y, kjer brezhiben mešalnik nariše krog. Enaka vezja uporabljajo radijski sprejemniki z ničelno medfrekvenco ter modulatorji in demodulatorji QAM.

Spoznate, kako netočnost kvadrature pokvari dušenje zrcalnega odziva, in se iz oblike elipse naučite razbrati amplitudno in fazno napako mešalnika. V frekvenčnem pasu od 1 MHz do 20 MHz na zaslonu izmerite veliko in malo os elipse ter njen nagib, iz njih pa izračunate osno razmerje, slabljenje zrcalnega signala, fazno napako in napako ojačanja.
