Kvaliteta votlinskega rezonatorja

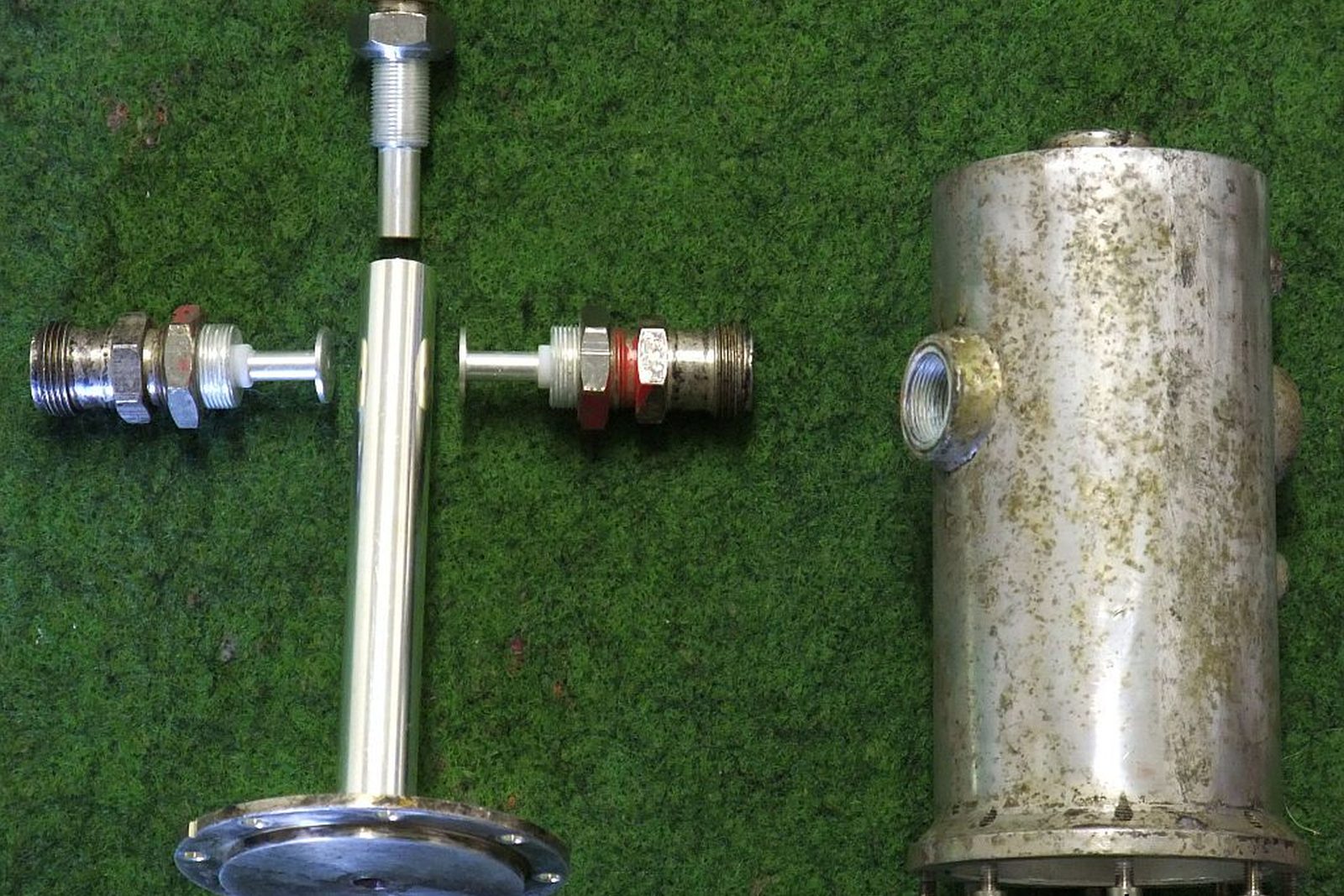

Zakaj nihajni krog s tuljavo komaj doseže kvaliteto okoli 100, kovinska votlina pa desetkrat do stokrat več? Koaksialni četrtvalovni rezonator za 430 MHz, ki ga lahko v celoti razstavite, nastavljate s sklopnima in uglaševalnim vijakom ter z analizatorjem vezij merite njegov prenosni odziv. Takšne votline v radijskih napravah služijo kot ozkopasovna sita.

Spoznate nadomestno vezje sklopljenega rezonatorja in razliko med obremenjeno in neobremenjeno kvaliteto. Sklopna vijaka v korakih po 1 mm izvijate, rezonator vsakič znova uglasite na 430 MHz ter odčitate 3-dB pasovno širino in vstavitveno slabljenje. Iz meritev izračunate obremenjeno kvaliteto QL, upornost izgub nadomestnega vezja in neobremenjeno kvaliteto QU ter jo primerjate z vrednostjo, izračunano iz izmer rezonatorja.
