Mejna frekvenca bipolarnega tranzistorja

Do katere frekvence tranzistor še ojačuje? V merilno vezje vtikate malosignalne bipolarne tranzistorje NPN in PNP, jim nastavljate delovno točko in s skalarnim analizatorjem vezij oziroma spektralnim analizatorjem s sledilnim izvorom merite, kako tokovno ojačanje upada s frekvenco do 500 MHz. Spoznate tudi tranzistorje AGC, ki v radijskih sprejemnikih skrbijo za samodejno prilagajanje ojačanja.

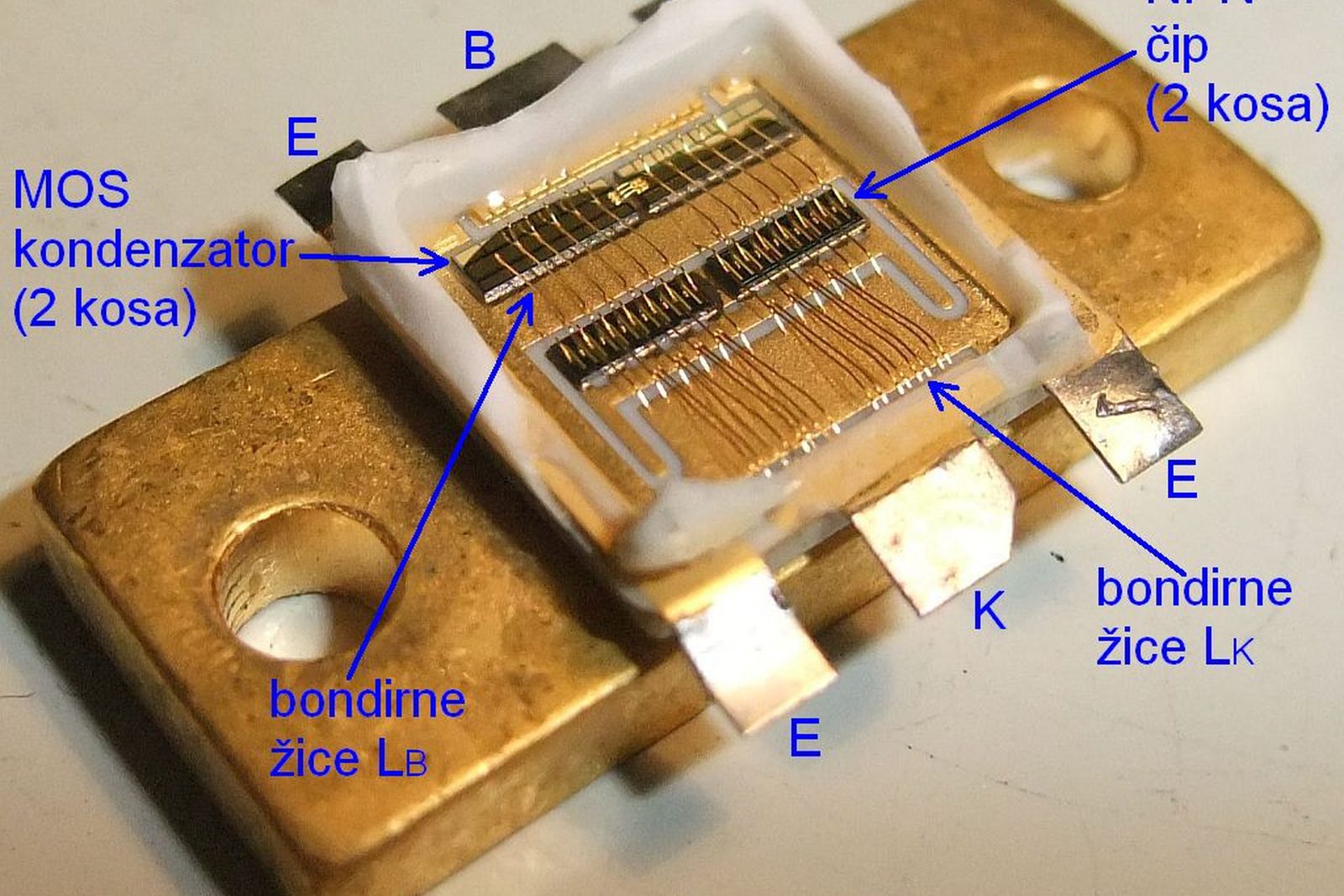

Razumeli boste, kaj omejuje hitrost bipolarnega tranzistorja in zakaj mejna frekvenca fT pri velikih kolektorskih tokovih hitro upade. Za vsak tranzistor poiščete delovno točko z največjim visokofrekvenčnim ojačanjem, izmerite kolektorski in bazni tok ter izračunate ojačanje β0. Nato odčitate frekvence, pri katerih tokovno ojačanje pade na 10, 5, 2 in 1, iz njih določite mejno frekvenco fT in presodite, ali je tranzistor primeren za AGC.
