Merjenje smernega diagrama antene

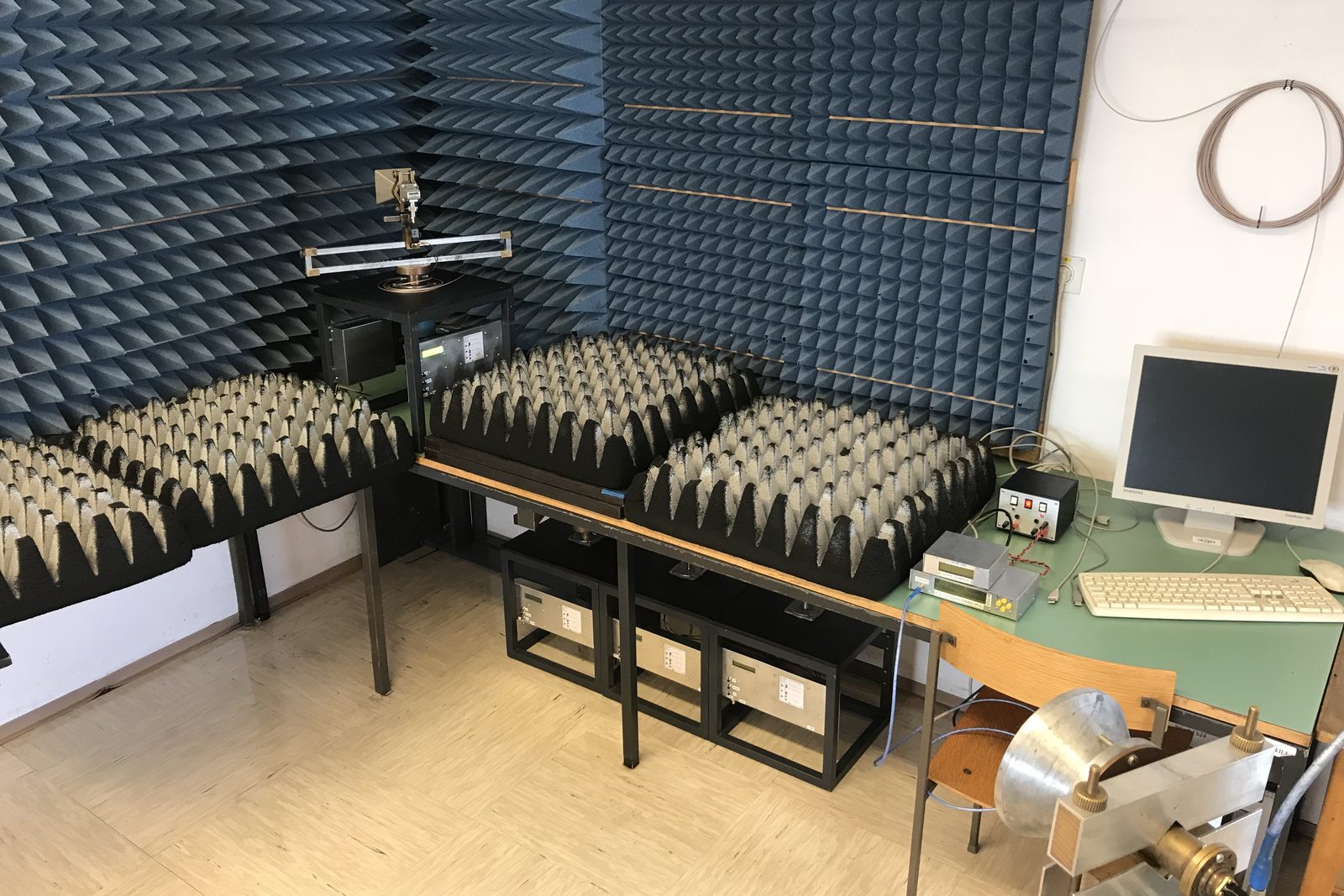

Kam antena seva in kam ne? Odgovor da smerni diagram, ki ga pri 10 GHz izmerite tako, da piramidni lijak na vrtiljaku zavrtite za poln krog, medtem ko nanj oddaja korugirani lijak na stojalu. Sprejeto moč zajemata merilna dioda z lock-in sprejemnikom in računalniški program, plošče absorberja pa dušijo odboje od okolice.

Spoznate pojme smerni diagram, smernost in dobitek ter zahteve za meritev v daljnem polju. Izmerite smerni diagram piramidnega lijaka v ravnini E in v ravnini H ter iz obeh prerezov izračunate smernost antene. Nato opazujete, kako se diagram spremeni, ko sta polarizaciji anten pravokotni, ko frekvenco povečate na 12,5 GHz in ko izhodno moč zmanjšate za 10 dB, rezultate pa zberete na enem listu.
