Merjenje z Lecher-jevim vodom

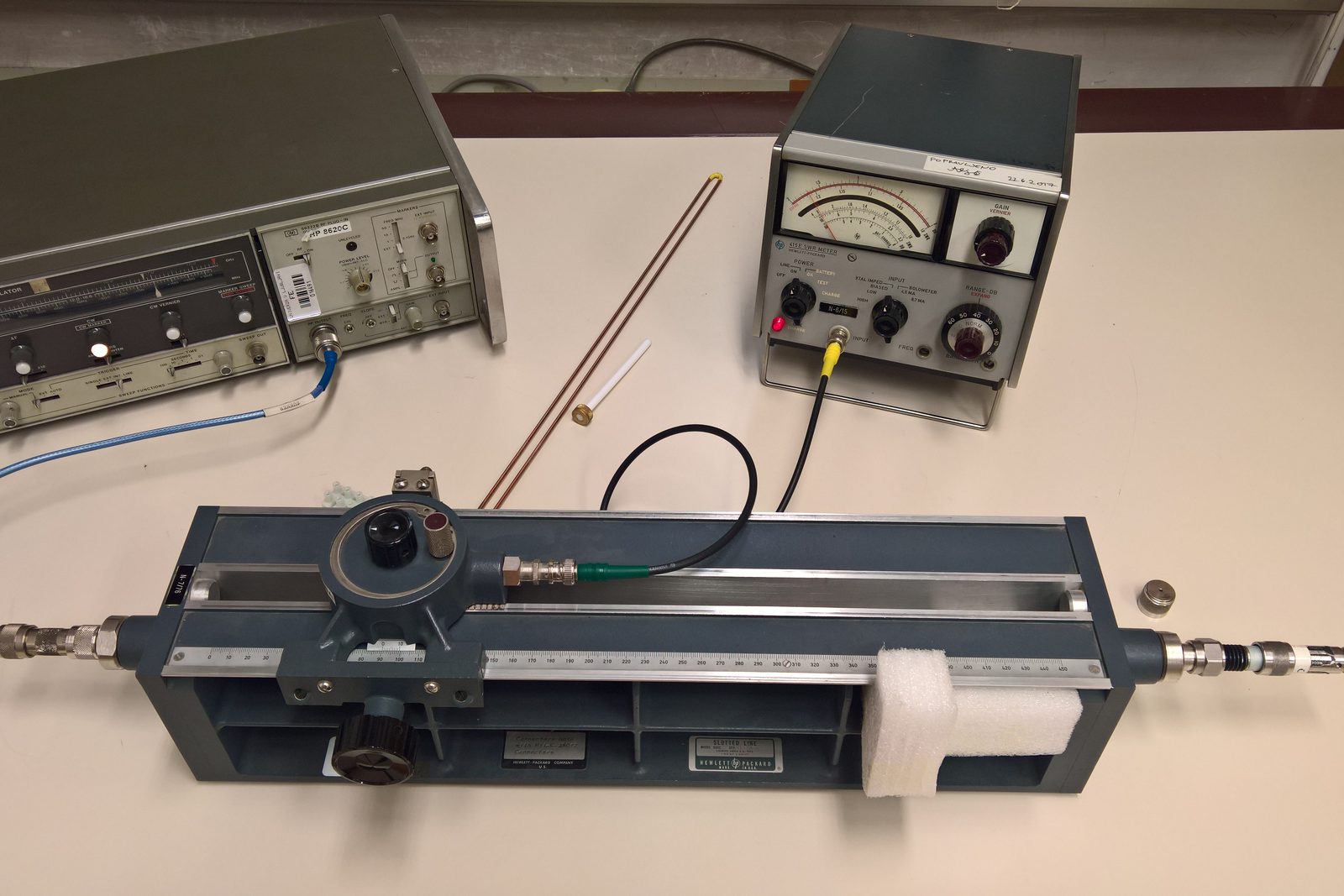

Frekvenco signala lahko s točnostjo pod 1 % izmerite tudi brez napajanja, le z dvema žicama in drsnim kratkostičnikom. Lecherjev vod, približno pol metra dolg zračni dvovod, vstavite v režo odprtega koaksialnega merilnega voda, ki ga napaja VF izvor, in kratkostičnik počasi premikate vzdolž žic. Resonance se na merilniku valovitosti pokažejo kot upad odklona kazalca, zaporedne resonance pa so razmaknjene natanko za polovico valovne dolžine.

Spoznate, kako na kratko sklenjenem odseku voda nastane stojni val, zakaj je prva resonanca nekoliko pod λ/2 in kaj omejuje frekvenčno območje Lecherjevega voda. Z njim umerite frekvenčno skalo izvora, pri čemer točnost izboljšate z merjenjem razdalje med več zaporednimi resonancami, nato skalo izrišete in iz več izmerjenih točk ocenite njeno linearnost.
