Ne-recipročnost cirkulatorjev

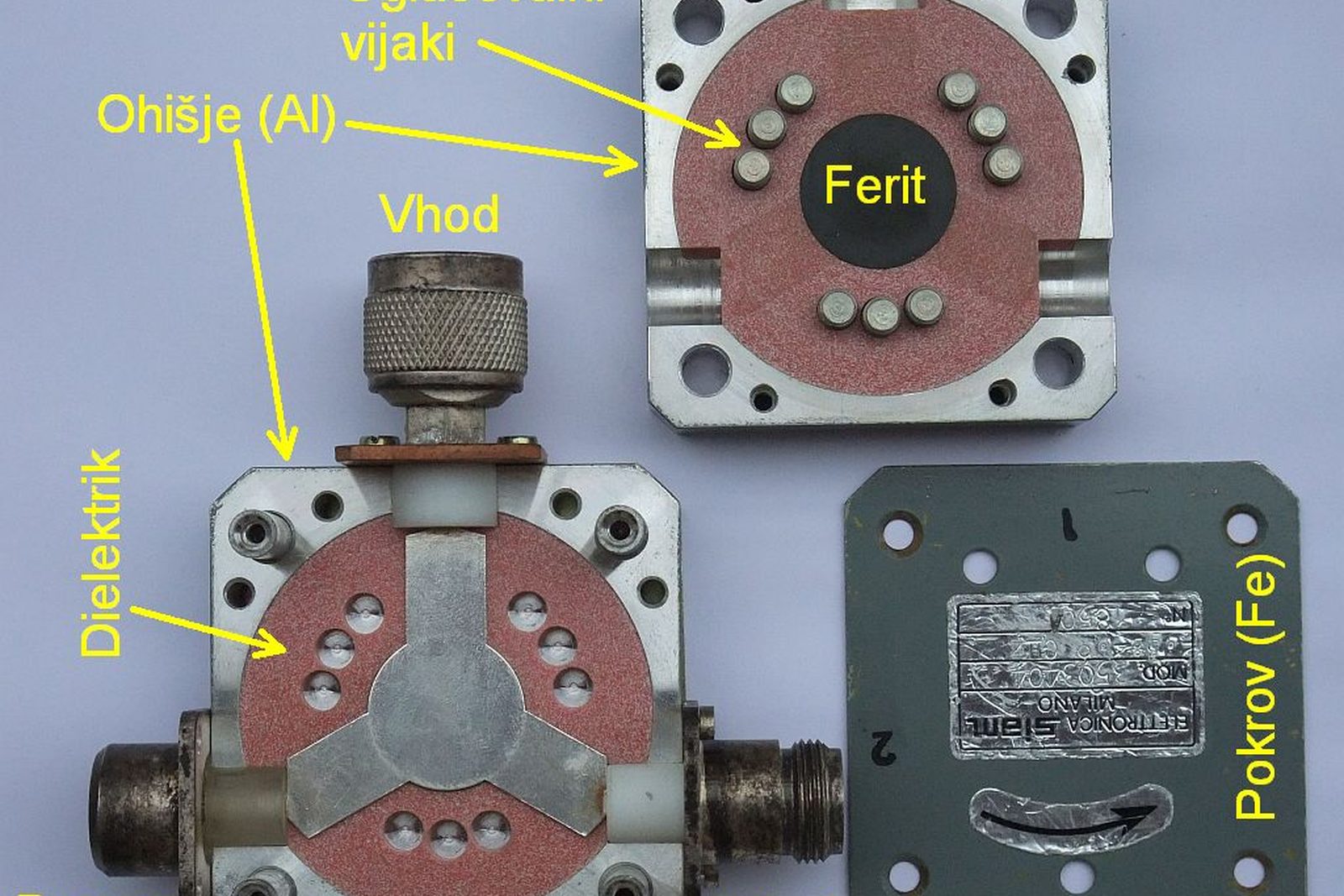

Večina elektronskih sestavnih delov signal enako prepušča v obe smeri, feritni cirkulator pa ga vedno pošlje le naprej, na naslednji priključek. Z mikrovalovnim analizatorjem vezij merite parametre S izolatorjev in cirkulatorja na več frekvencah med 200 MHz in 2 GHz. Cirkulator omogoča, da oddajnik in sprejemnik hkrati uporabljata isto anteno, kot izolator pa odbitim valovom zapre pot nazaj v oddajnik.

Spoznate, kako ferit v enosmernem magnetnem polju postane nerecipročna snov, zakaj cirkulator deluje le v ozkem frekvenčnem pasu in kako analizator vezij umerite s kratkostičnikom in neposredno povezavo priključkov. Za dva izolatorja z vgrajenim bremenom in za cirkulator s prilagojenim bremenom na tretjem priključku izmerite vstavitveno in povratno slabljenje ter določite, v katerem frekvenčnem področju pravilno delujejo. Pri cirkulatorju z odprtim tretjim priključkom iz faze izračunate dolžini električnih poti v obeh smereh, ki sta zaradi nerecipročnosti različni.
