Neposredno merjenje dobitka antene

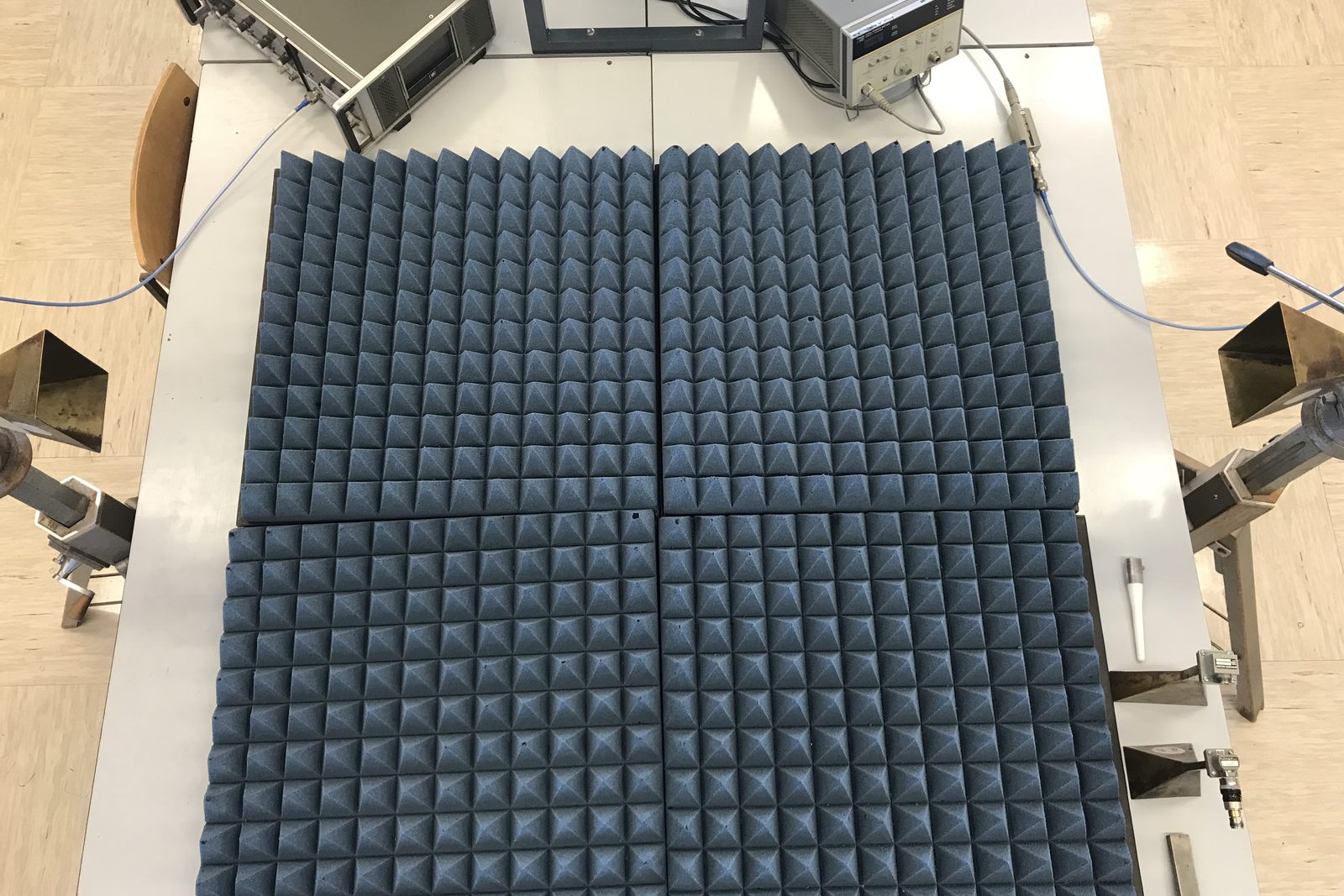

Dobitek antene lahko določite brez merjenja smernega diagrama: dovolj je izmeriti, koliko moči se izgubi na poti med dvema enakima antenama. Pri 10 GHz postavite dva enaka piramidna lijaka na nastavljiva podstavka, sistem umerite z merilnikom moči in 20 dB slabilcem ter izmerite sprejeto moč. Plošče mikrovalovnega absorberja pri tem dušijo odboje od okolice.

Spoznate zvezo med slabljenjem radijske zveze v praznem prostoru, razdaljo, valovno dolžino in dobitkoma anten ter zahtevo, da sta anteni v Fraunhoferjevem področju. Iz izmerjenega slabljenja izračunate dobitek obeh enakih lijakov, vpliv odbitih valov od tal in stropa pa ocenite tako, da sprejemno anteno premikate gor in dol ter rezultate povprečite. Nato z znanim lijakom na eni strani zveze izmerite še dobitek korugiranega lijaka in antene z dielektrično lečo.
