Piezoelektrični rezonatorji

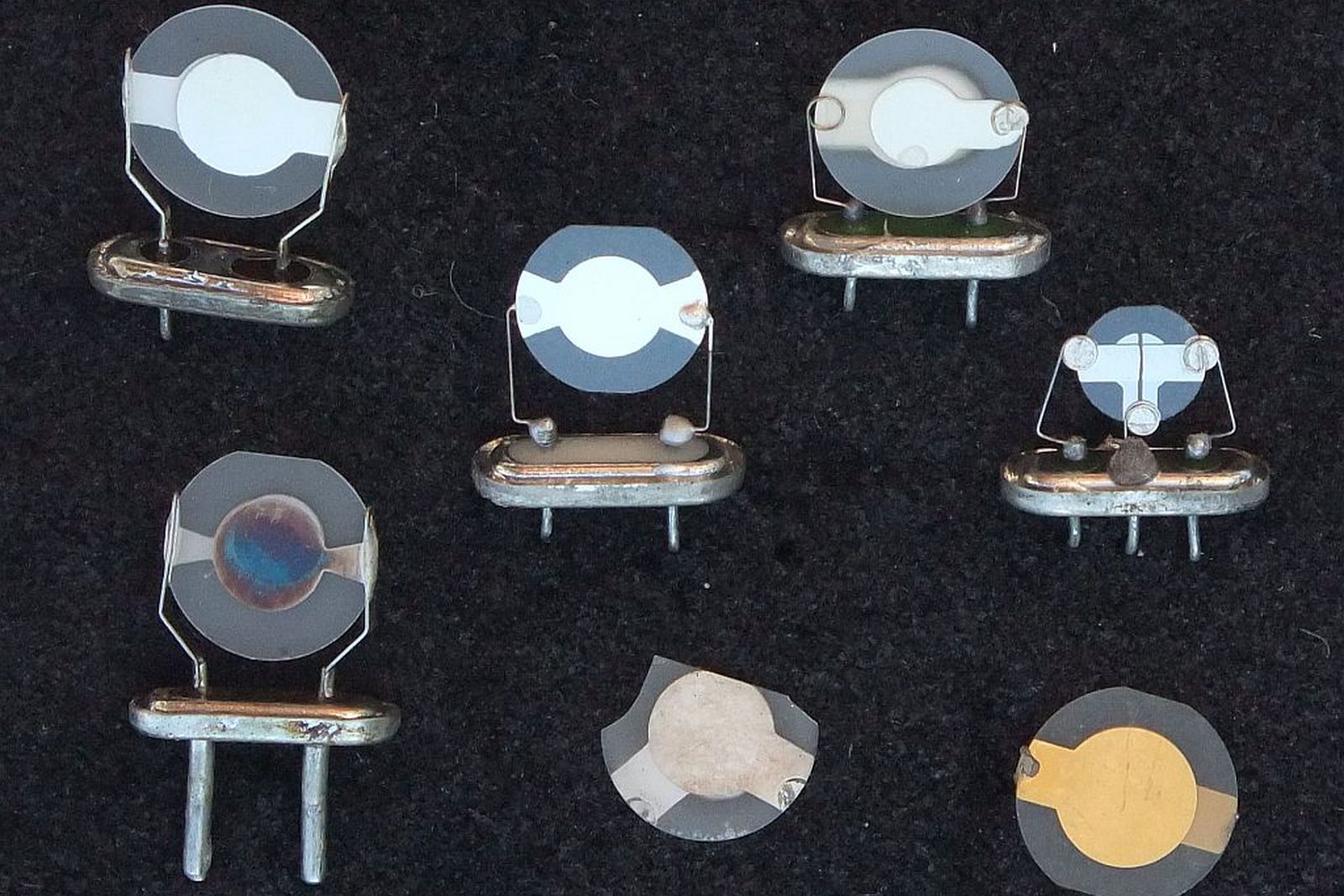

Zakaj v skoraj vsaki radijski napravi frekvenco določa drobna rezina kremena? Kremenov rezonator reza »AT« niha s strižnim mehanskim valom in dosega kvaliteto Q med 10 000 in 100 000, kar je do tisočkrat več od električnega nihajnega kroga LC. Pri vaji rezonatorje iz kremena in piezokeramike PZT vežete zaporedno v koaksialni vod in z vektorskim analizatorjem vezij merite njihovo prevajalno funkcijo S21.

Spoznate nadomestno električno vezje piezoelektričnega rezonatorja, razliko med overtoni in lihimi harmoniki ter izvor neželenih višjih prečnih rodov. Pri vsakem rezonatorju iz meritve daleč pod resonanco izračunate kapacitivnost elektrod C0, nato pri osnovni resonanci ter tretjem in petem overtonu iz maksimuma in minimuma prevajalne funkcije določite elemente nadomestnega nihajnega kroga Rm, Lm in Cm ter kvaliteto Q. Ocenite še, koliko so zadušeni neželeni odzivi prečnih rodov.
