Popačenje ojačevalnika v razredu "B"

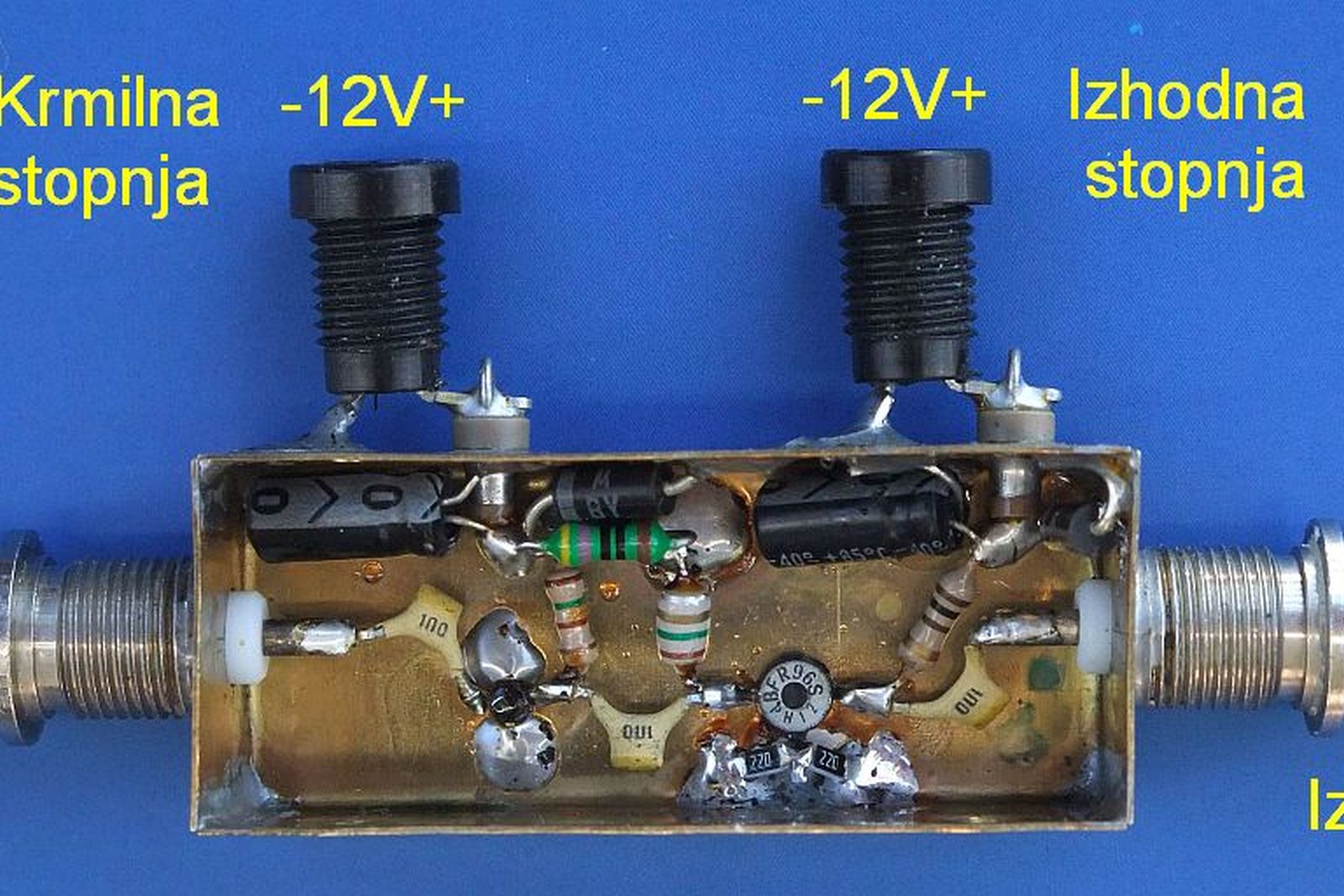

Zakaj izhodne stopnje radijskih oddajnikov pogosto delujejo v razredu »B«, čeprav signal bolj popačijo kot ojačevalniki v razredu »A«? Dvostopenjski šolski ojačevalnik z izhodnim tranzistorjem BFR96S krmilite z dvema visokofrekvenčnima viroma, katerih signala združite v uporovnem sklopniku, in na spektralnem analizatorju opazujete ojačani črti ter intermodulacijske produkte. Vezje varno posnema izhodno stopnjo pravega radijskega oddajnika.

Spoznate kompromis med izkoristkom in popačenjem pri izbiri delovne točke ter se naučite ločiti popačenje v merjencu od popačenja v merilni opremi. Pri frekvencah med 15 MHz in 50 MHz obe vhodni moči hkrati povečujete in merite porabo izhodne stopnje z miliampermetrom, moči obeh linearno ojačanih črt ter intermodulacijskih produktov tretjega reda 2f1 − f2 in 2f2 − f1. Rezultate narišete v skupnem diagramu v dBm in iz njega ocenite presečno točko tretjega reda IP3.
