Smerni sklopnik

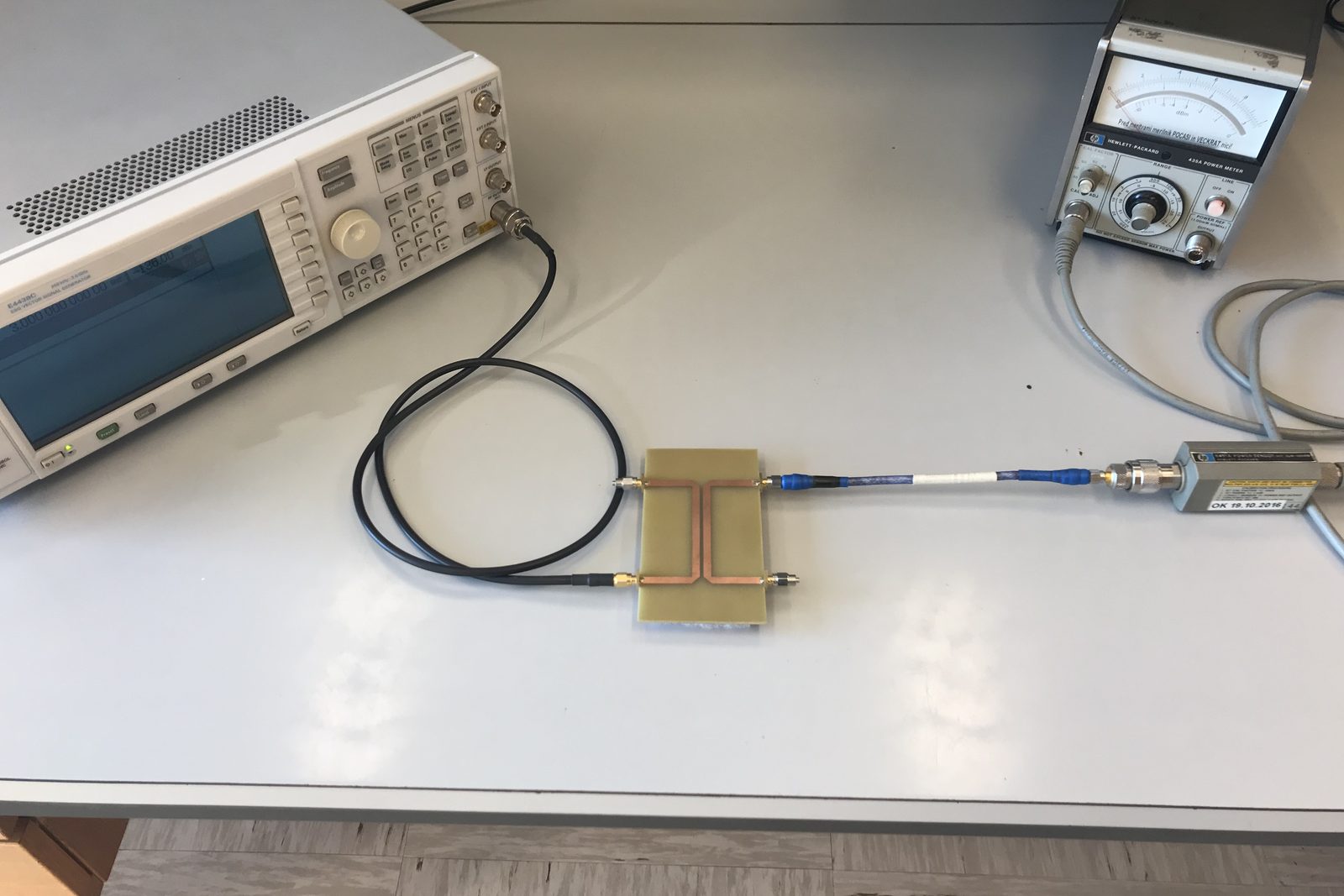

Kako na istem vodu ločiti val, ki potuje proti bremenu, od vala, ki se od bremena odbije? To zmore smerni sklopnik – par medsebojno kapacitivno in induktivno sklopljenih vodov, pri vaji izdelan v mikrotrakasti izvedbi. Sklopnik vzbujate z visokofrekvenčnim izvorom v območju od 100 MHz do 3 GHz, na njegove priključke pa priključujete merilno glavo merilnika moči in prilagojena bremena 50 Ω.

Spoznate sodi in lihi rod na sklopljenih vodih ter razumete, zakaj ima mikrotrakasti sklopnik zaradi nehomogenega dielektrika tudi sosmerni sklop. Izmerite frekvenčni potek protismernega sklopa in izolacije, iz njiju izračunate smernost in vse tri poteke izrišete na graf. Na koncu ocenite delovno frekvenčno območje sklopnika, iz dolžine sklopljenih vodov in frekvence minimalnega protismernega sklopa pa določite efektivno dielektrično konstanto mikrotrakastega voda.
