Stabilnost fazno-sklenjene zanke

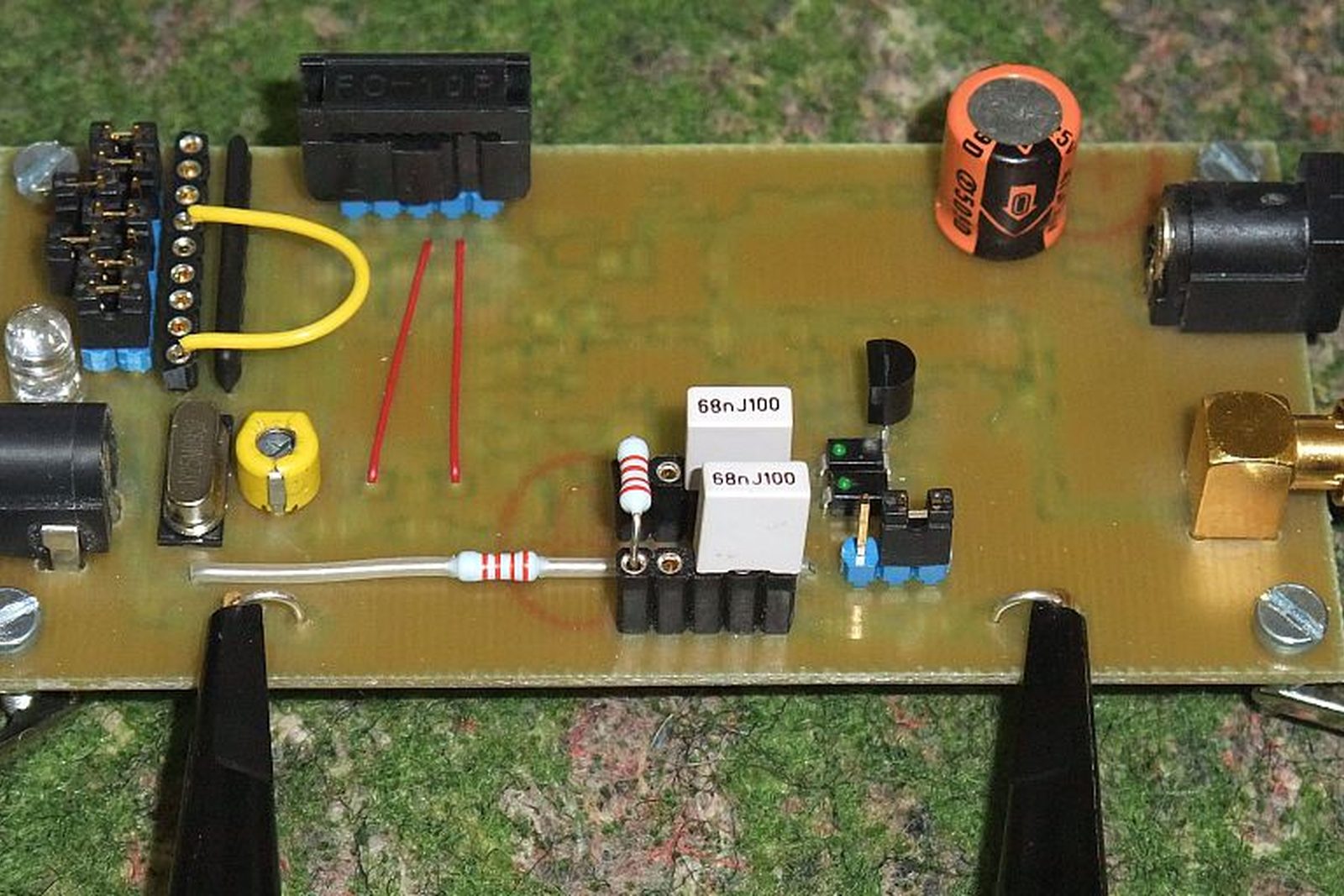

Zakaj preprosta povratna vezava v fazno sklenjeni zanki zanesljivo zaniha in kako jo ukrotita en upor in en kondenzator? Pri vaji delate s frekvenčnim sintetizatorjem PLL, ki v pasu od 211,3 MHz do 224,0 MHz ponuja 128 kanalov s korakom 100 kHz, njegov številski del pa je izveden v programirljivi logiki CPLD. Fazno sklenjena zanka je danes daleč najbolj uporabljani frekvenčni sintetizator v radijskih sprejemnikih in oddajnikih.

Spoznate pomen fazne varnosti in Nyquistovega diagrama pri načrtovanju zanke s povratno vezavo. Pri razklenjeni zanki izmerite uglaševalno krivuljo napetostno krmiljenega oscilatorja (VCO), nato iz zahtev izračunate elemente zančnega sita C1, C2 in R. V sklenjeno zanko vnesete motnjo s preklapljanjem modula deljenja, prehodni pojav opazujete na osciloskopu, s potenciometrom poiščete upornost z najkrajšim iznihanjem in jo primerjate z izračunano, na koncu pa preverite še spekter zanke brez kondenzatorja C1.
