Stabilnost MMIC ojačevalnika

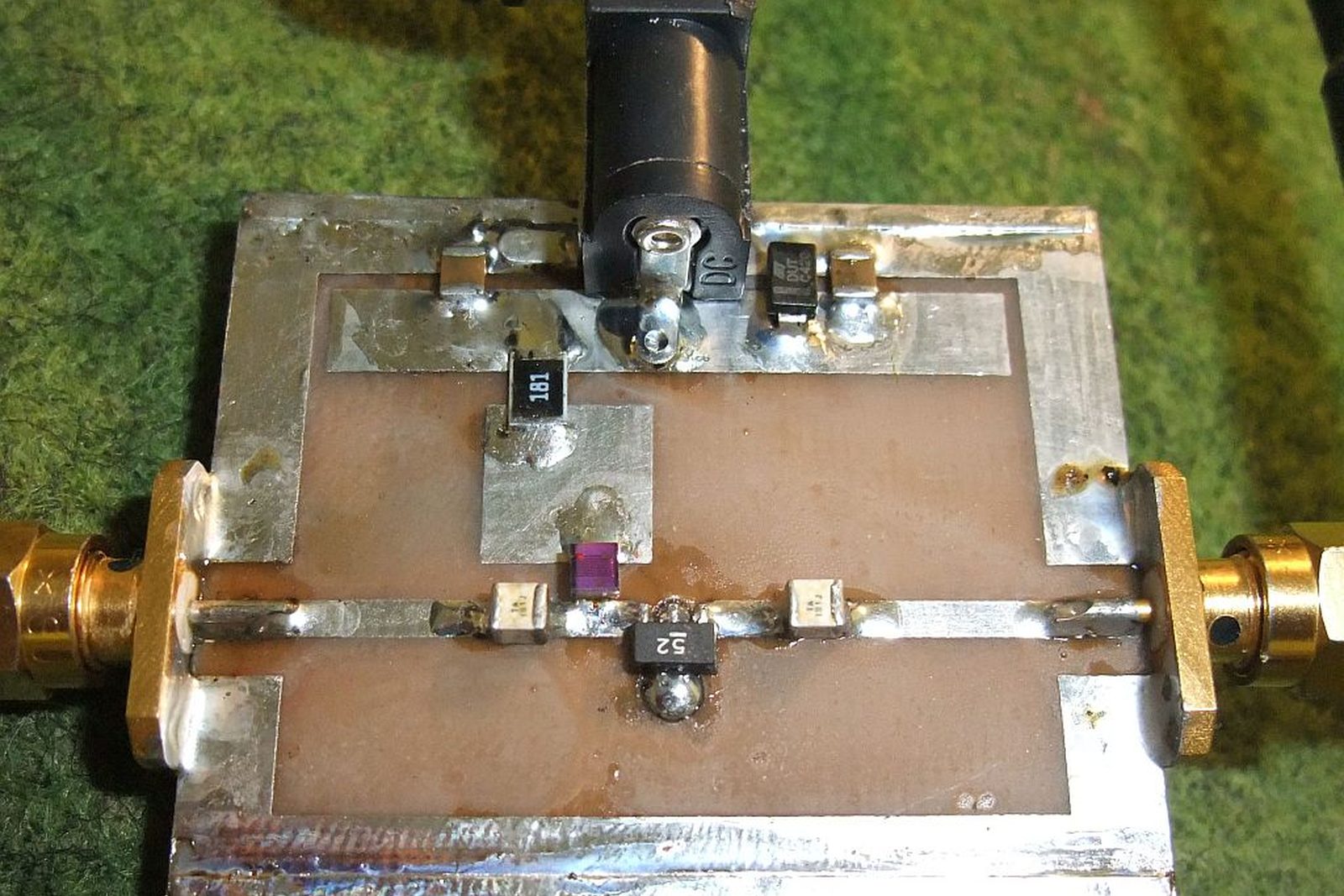

Kdaj ojačevalnik, ki naj bi signal le ojačal, sam od sebe zaniha? Enostopenjski ojačevalnik MMIC je priljubljen visokofrekvenčni gradnik, a zaradi Millerjeve kapacitivnosti med izhodom in vhodom se lahko spremeni v nezaželen oscilator. Z vektorskim analizatorjem vezij izmerite njegovo matriko parametrov S in preverite, ali je brezpogojno stabilen, saj morajo načrtovalci visokofrekvenčnih vezij stabilnost zagotoviti na vseh frekvencah.

Spoznate opis dvovhodnih vezij s parametri S in Rollettov pogoj za brezpogojno stabilnost. Po umerjanju analizatorja s štirimi normalami (prilagojeno breme, kratek stik, odprte sponke in spojka) v pasu od 200 MHz do 3,2 GHz odčitate velikost in fazo vseh štirih parametrov S na izbranih frekvencah. Iz njih izračunate determinanto matrike [S] in faktor stabilnosti K, iz poteka K(f) pa določite frekvenco, pri kateri faktor doseže najnižjo vrednost.
