Stojni val na prenosnem vodu

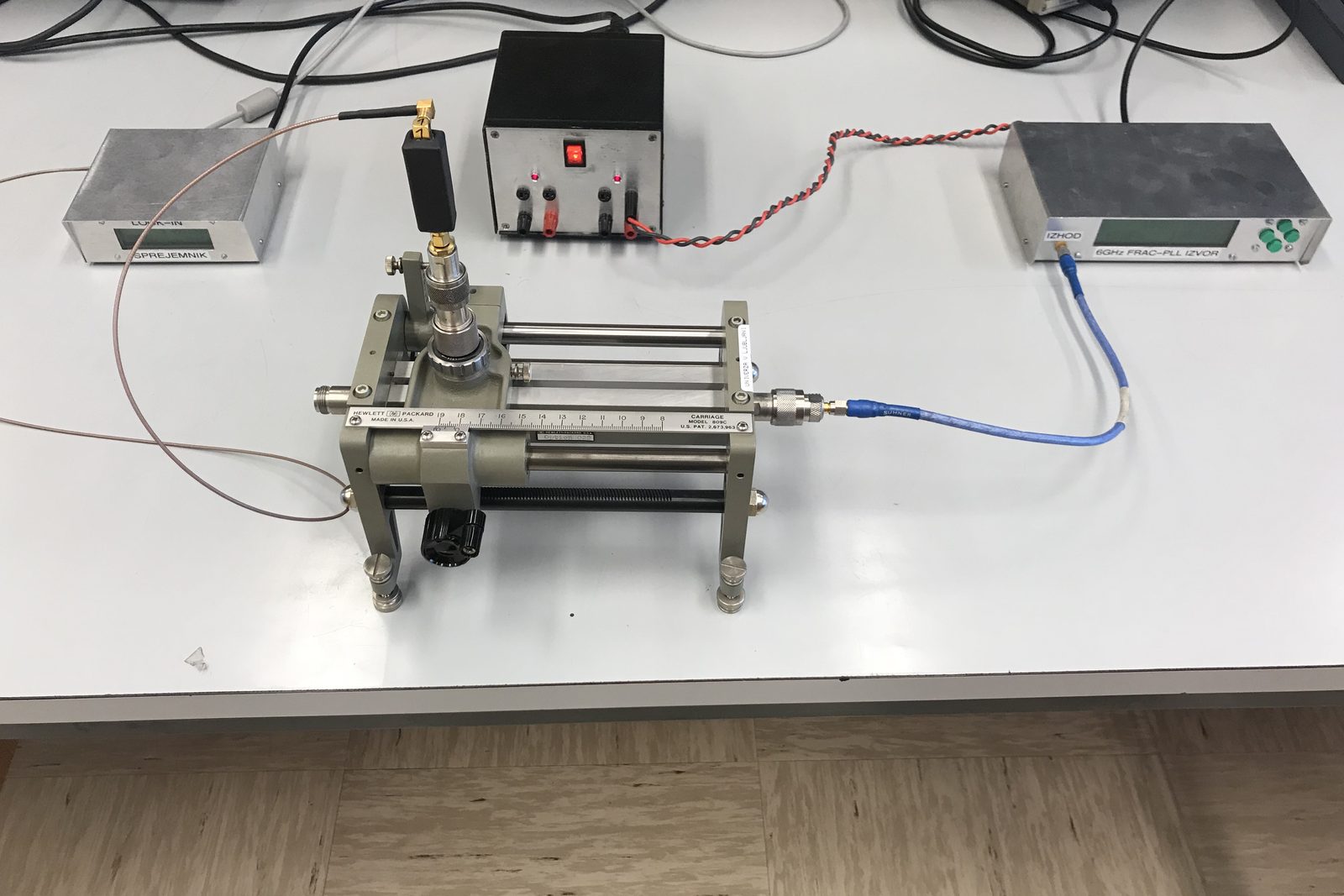

Ko se na vodu srečata napredujoči in odbiti val, se na nekaterih mestih seštevata, na drugih odštevata, ovojnica pa ima vzdolž voda stalno razporejene vozle in hrbte, ki jim pravimo stojni val. V 28 cm dolg zračni koaksialni merilni vod z utorom pošljete signal s frekvenco 4,5 GHz, amplitudno moduliran s pravokotnim signalom 10 kHz, in s premično sondo z detektorsko diodo tipate jakost signala vzdolž voda. Razmerje stojnega vala je ena osnovnih veličin, s katerimi inženirji ocenjujejo prilagojenost bremena na vod.

Spoznate povezavo med odbojnostjo bremena in valovitostjo ter ugotovite, da je razdalja med sosednjima minimumoma enaka polovici valovne dolžine. Z lock-in merilnim sprejemnikom izmerite vzorce stojnega vala za štiri zaključitve: odprte sponke, kratek stik, breme 50 Ω in breme 100 Ω. Izmerjene poteke, normirane na največjo vrednost sprejetega signala, izrišete na graf.
