Vektorski voltmeter

Merilnik moči in spektralni analizator povesta, kako močan je signal, o njegovi fazi pa ne povesta ničesar. Vektorski voltmeter z vzorčevalnima glavama, v katerih so po štiri diode, preslika signala na obeh vhodih s frekvenco od 1 MHz do 1000 MHz na medfrekvenco 20 kHz ter izmeri njuni amplitudi in medsebojno fazno razliko. Z njim ugotovite, kako zaporedni nihajni krog spreminja amplitudo in fazo signala.

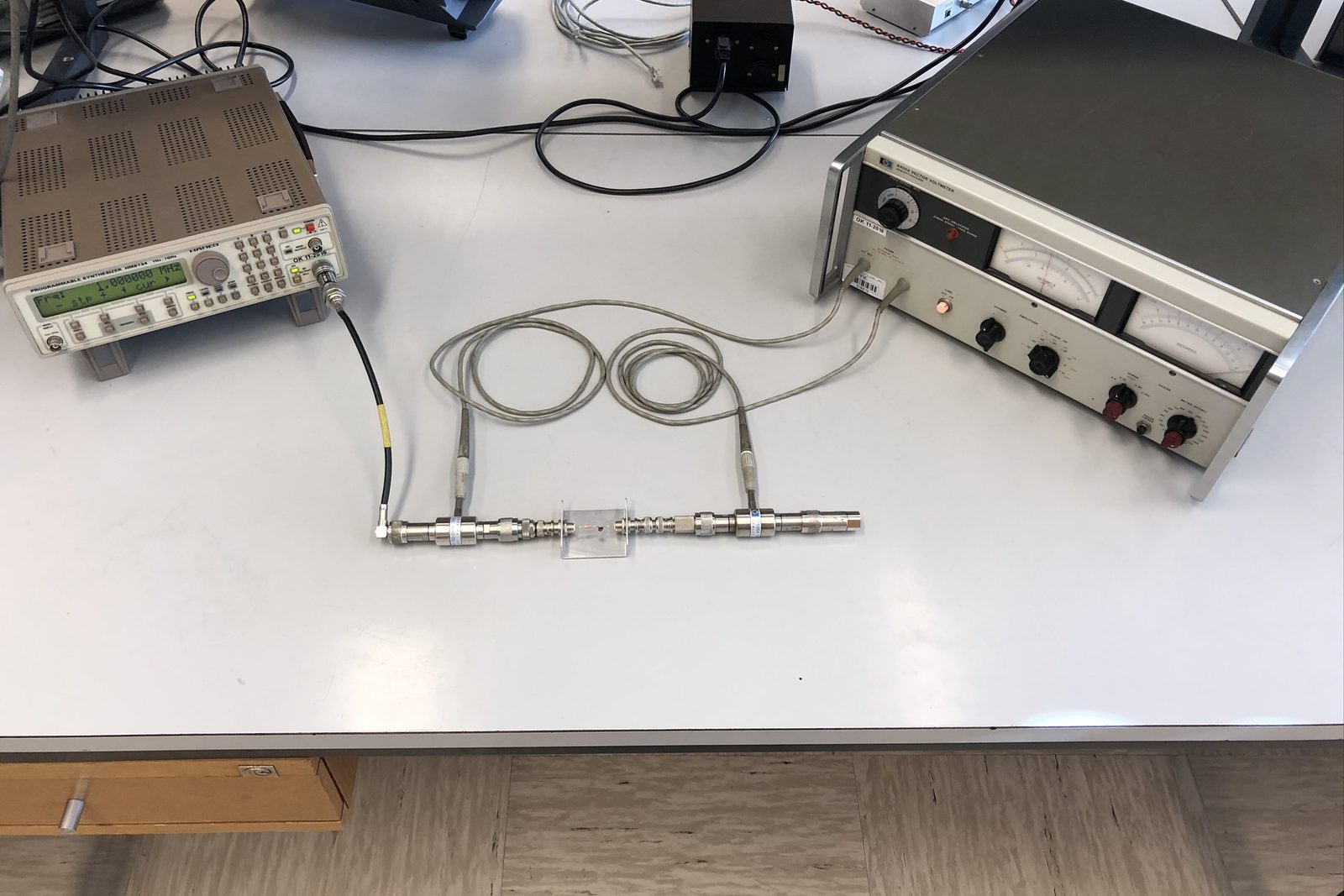

Spoznate načelo vzorčenja in fazno ujete zanke, na katerem temelji instrument, ter pravila varnega ravnanja z občutljivimi vzorčevalnimi glavami. Nihajni krog napajate iz VF izvora in ga zaključite s prilagojenim bremenom, na njegov vhod in izhod priključite sondi ter v območju od 1 MHz do 200 MHz beležite amplitudi obeh kanalov in fazni zasuk. V okolici resonance frekvenčni korak zgostite, amplitudni in fazni potek pa izrišete na graf.
