VF detektor s Schottky diodo

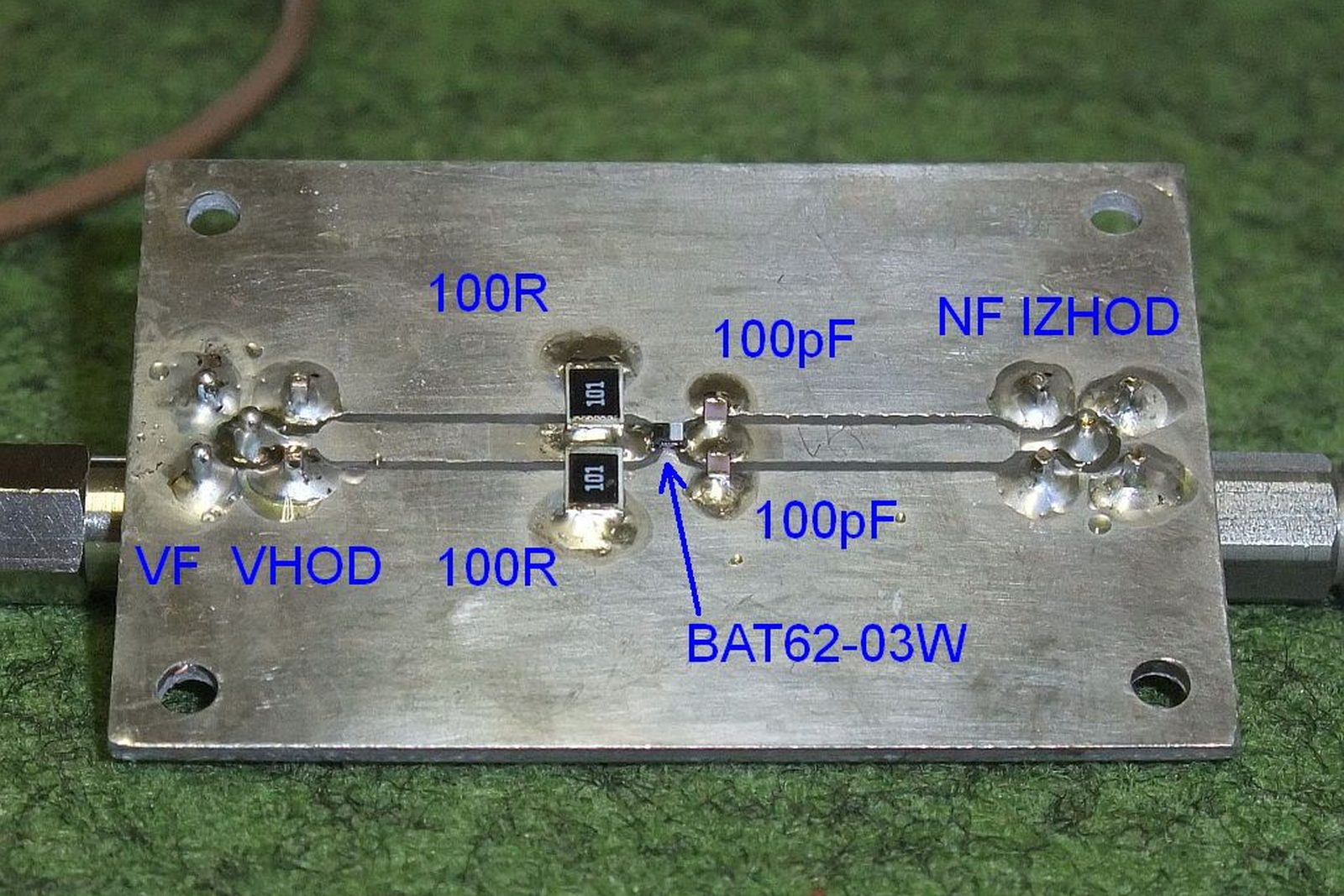

Vsak radijski sprejemnik potrebuje vsaj en nelinearen gradnik, detektor, in pot od kristalnega detektorja z galenitom do sodobne Schottkyjeve diode je bila dolga. Na preprostem detektorju s Schottkyjevo diodo BAT62-03W z nastavljivim slabilcem spreminjate moč amplitudno moduliranega VF signala od +30 dBm do −30 dBm, izhodno napetost pa opazujete na osciloskopu. Schottkyjeve diode najdemo v mikrovalovnih detektorjih in mešalnikih, pa tudi v stikalnih napajalnikih.

Spoznate razlike med Schottkyjevimi diodami z zaščitnim obročem in brez njega ter diodami s PN spojem in razumete, zakaj je odziv detektorja pri malih signalih kvadratičen, pri velikih pa linearen. Za vsako nastavljeno moč izračunate moč v linearnih enotah in vršno VF napetost ter izmerite napetost vrh-vrh modulacije 1 kHz na izhodu detektorja. Izračunano in izmerjeno krivuljo narišete v skupni graf.
