VF ojačevalnik z bipolarnim tranzistorjem

Isti tranzistor lahko signal ojača skoraj brez popačenja ali pa ga prekrmili kot stikalo in doseže visok izkoristek, odloča pa izbira razreda delovanja. Močnostni NPN tranzistor TP5051, sicer namenjen za izhodno moč 60 W v pasu 470 MHz, na merilnem vezju v pasu med 1 MHz in 5 MHz preizkusite v razredih A, B, C in dualnem B. S podobnimi kompromisi med izkoristkom in popačenjem se srečujejo načrtovalci izhodnih stopenj radijskih oddajnikov.

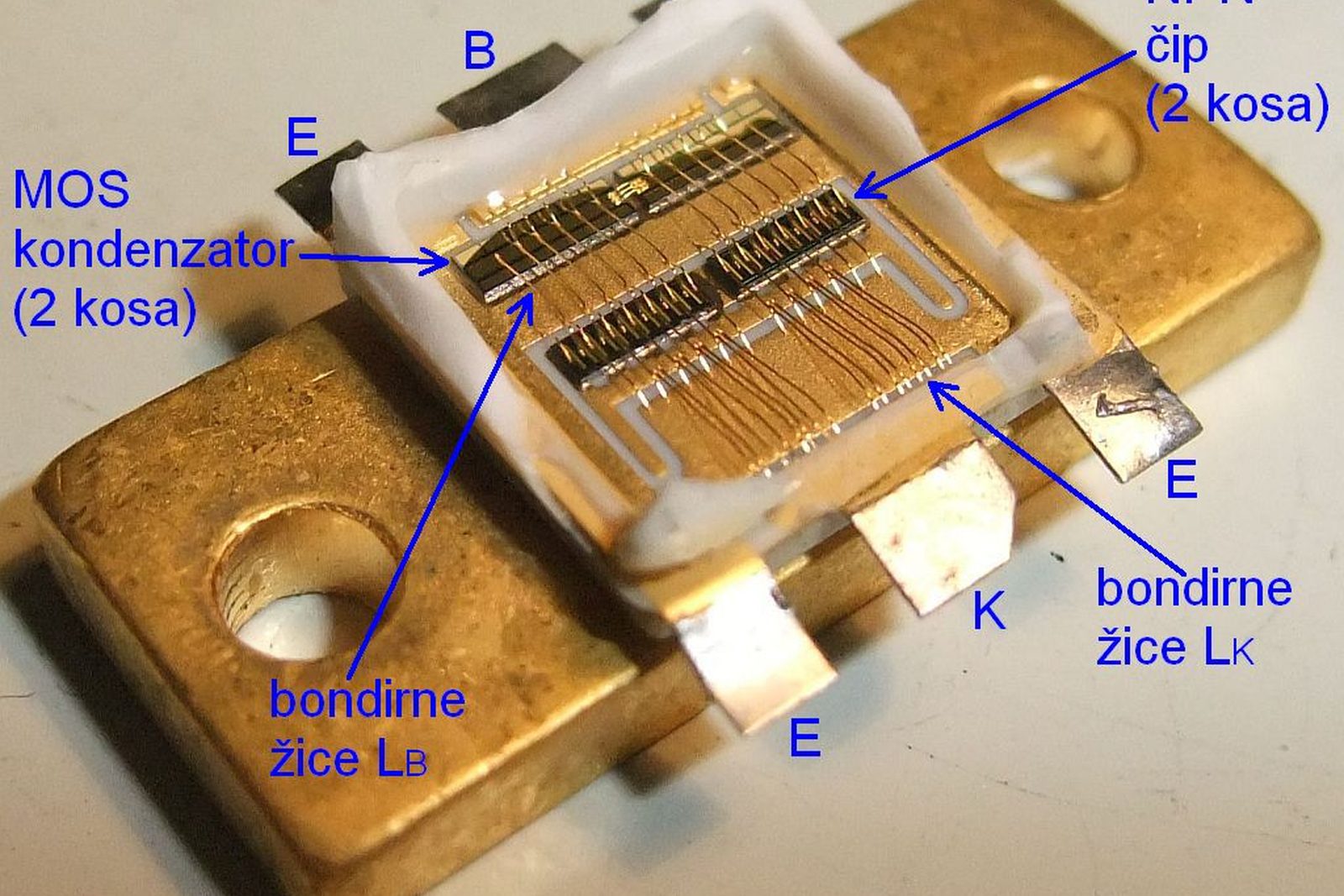

Spoznate notranjo zgradbo visokofrekvenčnega bipolarnega tranzistorja, pojava toplotnega pobega in sekundarnega preboja ter pomen razreda delovanja. Pod mikroskopom preštejete emitorske prste tranzistorja, nato pa z osciloskopom nastavite delovno točko in krmiljenje v vsakem razredu, s toplotnim merilnikom moči izmerite izhodno moč, s FFT na osciloskopu pa jakost harmonikov do 6f v dBc. Iz rezultatov izračunate ojačanje in izkoristek pretvorbe enosmerne moči v visokofrekvenčno.
