Votlinski resonator

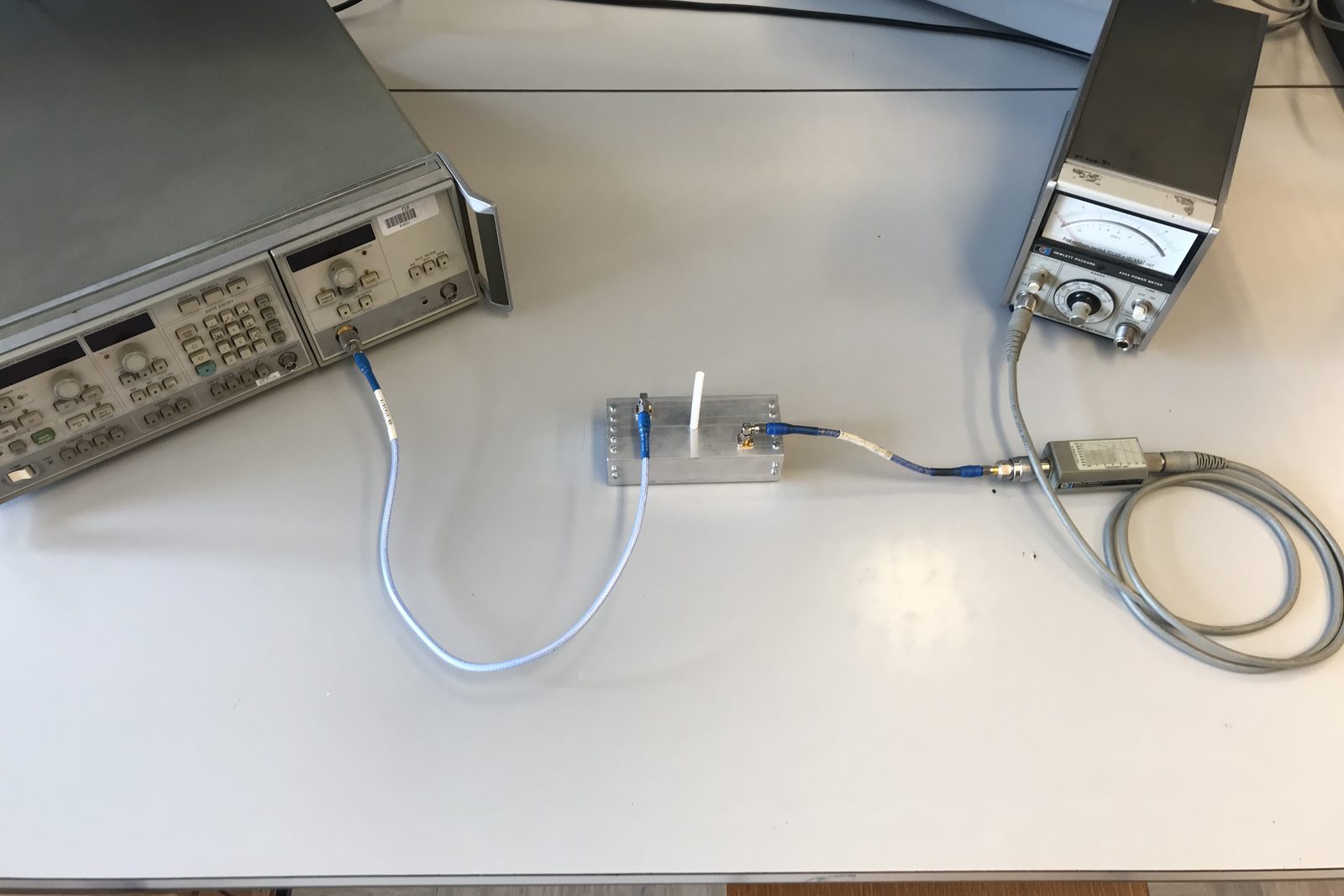

Kaj dobite, če pravokotni kovinski valovod na obeh koncih zaprete? Kvadrasti votlinski resonator z izmerami 55 × 35 × 120 mm ima zaradi kvalitete Q nekaj tisoč izredno ozke resonance, ki jih iščete s počasnim uglaševanjem izvora v območju od 2 GHz do 6 GHz in z merilnikom moči na izhodnem priključku. Votlinski resonatorji se v mikrovalovni tehniki uporabljajo kot ozkopasovna sita.

Spoznate rodove TEmnl in TMmnl v kvadrasti votlini ter izračun njihovih resonančnih frekvenc iz izmer resonatorja. Izmerite vse resonančne frekvence od 2 GHz do 6 GHz in pri vsaki preverite, ali se izmerjena moč spremeni, ko v luknjo na sredini votline vstavite dielektrično paličico. Ker paličica vpliva le na rodove s hrbtom električnega polja na sredini votline, iz tega ugotovite, za kateri rod gre.
