Frekvenčni števec

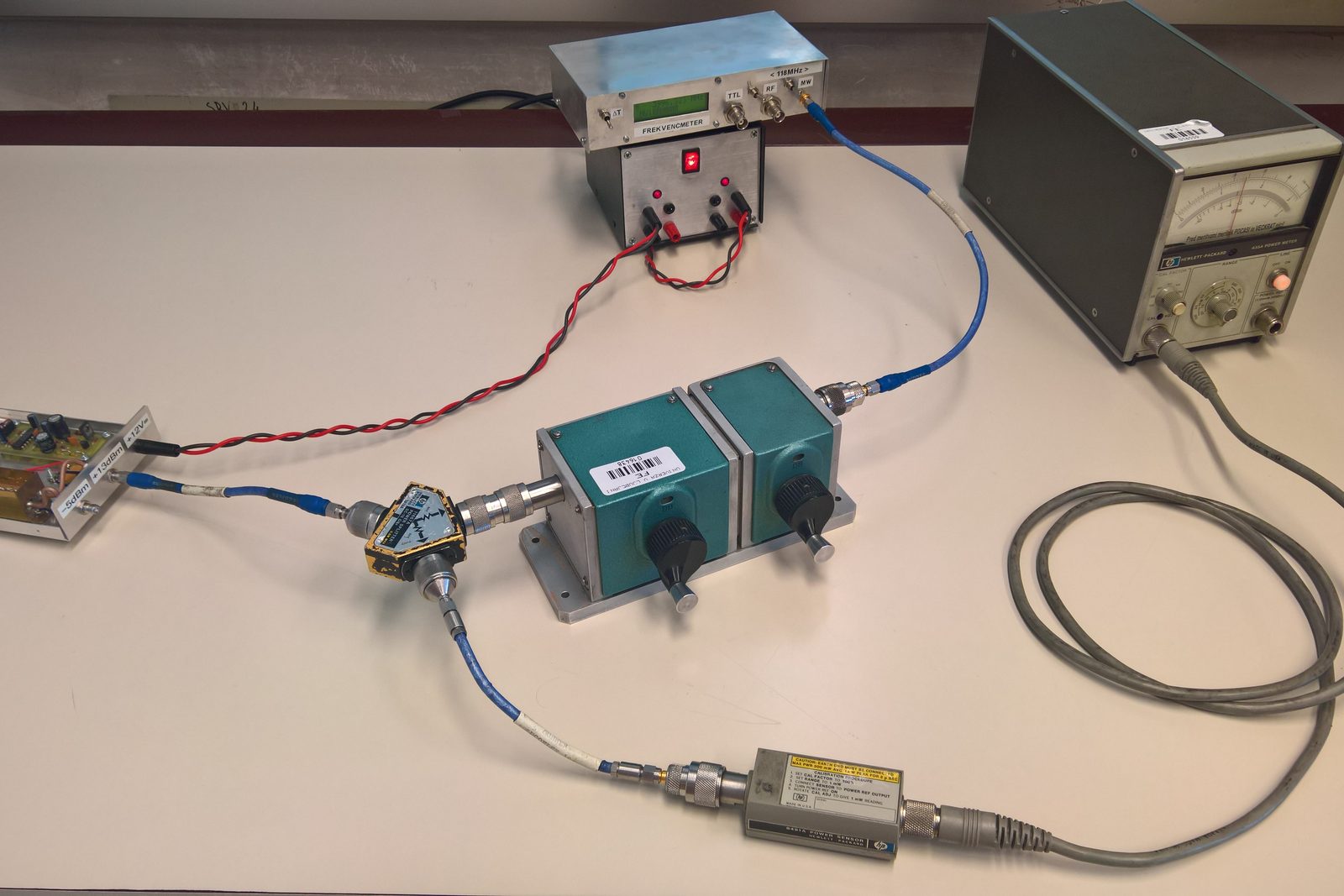

Čas oziroma frekvenca je ena najtočneje izmerjenih veličin sploh, a le, če je referenčna ura dovolj stabilna in signal na vhodu dovolj močan. Frekvenčni števec šteje periode vhodnega signala v intervalu časovne baze, s preddelilcem pa njegovo zgornjo mejo dvignete v gigaherčno področje. Pri vaji s frekvenčnim števcem, izdelanim v laboratoriju, umerjate skalo prav tako doma izdelanega visokofrekvenčnega izvora, ki ga nastavljate s potenciometrom.

Spoznate zgradbo frekvenčnega števca, pomen stabilnosti referenčnega oscilatorja ter lastnosti, kot so vhodna občutljivost, vhodna impedanca in drhtenje najmanj pomembne števke. Pri vsaki nastavitvi potenciometra izmerite frekvenco in moč izvora ter z nastavljivim slabilnikom povečujete slabljenje, dokler števec še pravilno meri, in ob upoštevanju delilnika moči izračunate vhodno občutljivost. Odvisnost frekvence od nastavitve potenciometra in občutljivost števca narišete na graf.
