Merjenje z grid-dip metrom

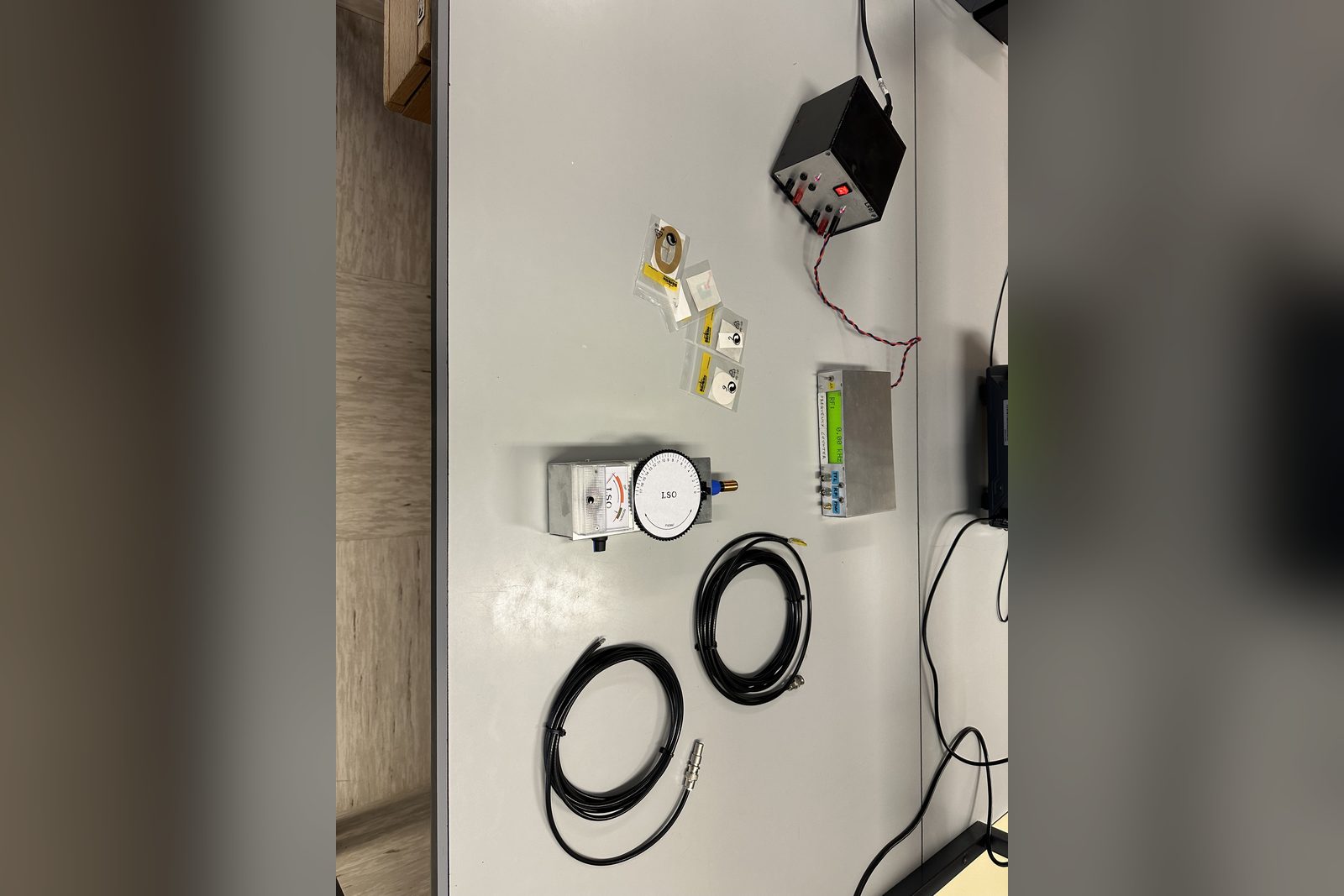

Grid-dip meter je preprost merilnik z nastavljivim LC oscilatorjem, ki resonanco merjenca pokaže kot upad odklona kazalca. Ime izvira iz časa elektronk, ko je ob resonanci upadel tok mrežice. Z merilnikom, induktivno sklopljenim na merjenec, poiščete resonančne frekvence nihajnih krogov, kablov in varnostnih nalepk proti kraji, v pasivnem načinu pa z njim zaznate tudi frekvenco signala.

Spoznate aktivni in pasivni način delovanja grid-dip metra ter pomen šibkega induktivnega sklopa za točnost meritve. Z digitalnim frekvenčnim števcem umerite skalo merilnika v korakih po 5° in odvisnost frekvence od položaja gumba narišete na graf. Skicirate štiri varnostne nalepke in izmerite njihove resonančne frekvence, na koncu pa iz resonanc koaksialnega kabla z odprtimi sponkami in s kratkim stikom določite njegovo dolžino.
