Merjenje moči

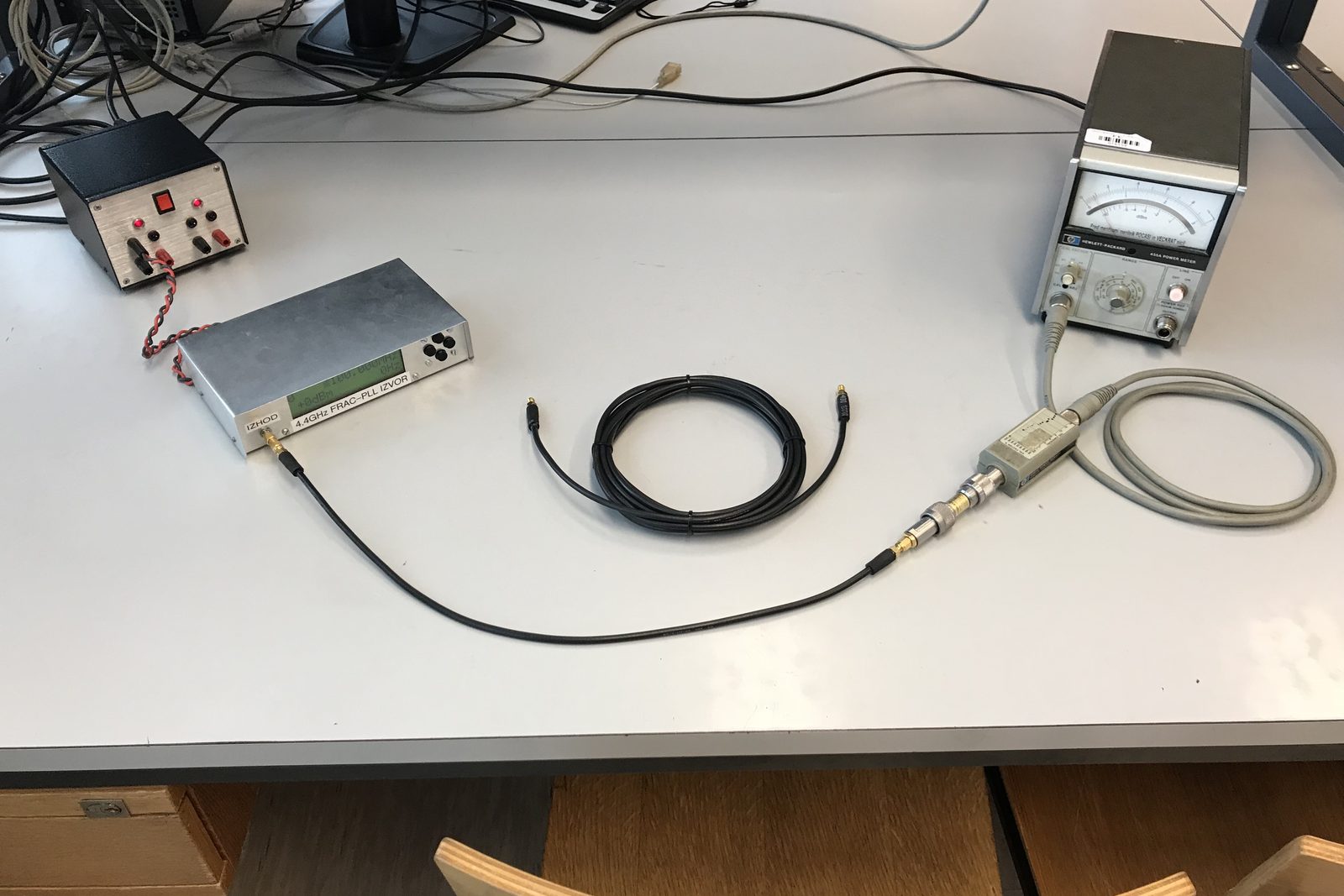

Koliko moči res pride iz visokofrekvenčnega izvora, ko je na njegovem zaslonu nastavljenih −10 dBm? Z merilnikom moči s termočlensko senzorsko glavo HP 8481A in zaščitnim slabilnikom 10 dB preverite izhodno moč signalnega izvora v celotnem frekvenčnem območju do 4,4 GHz. Ker je merjenje moči ena najosnovnejših visokofrekvenčnih meritev, se naučite tudi ravnati s senzorsko glavo, da je ne poškodujete s preveliko močjo, elektrostatiko ali nepravilnim privijanjem konektorja.

Spoznate delovanje bolometrskih (termistorskih in termočlenskih) ter diodnih merilnikov moči in njihove merilne negotovosti, merilnik pa znate pravilno ničiti in umeriti z referenčnim izvorom 1 mW pri 50 MHz. Pri vsaki frekvenci nastavite kompenzacijo frekvenčnega odziva senzorja (»Cal factor«), izmerite odstopanje izhodne moči izvora in rezultate narišete na graf. Nato povezovalni kabel zamenjate s slabšim, meritve ponovite in ugotovite slabljenje kabla.
