Parica

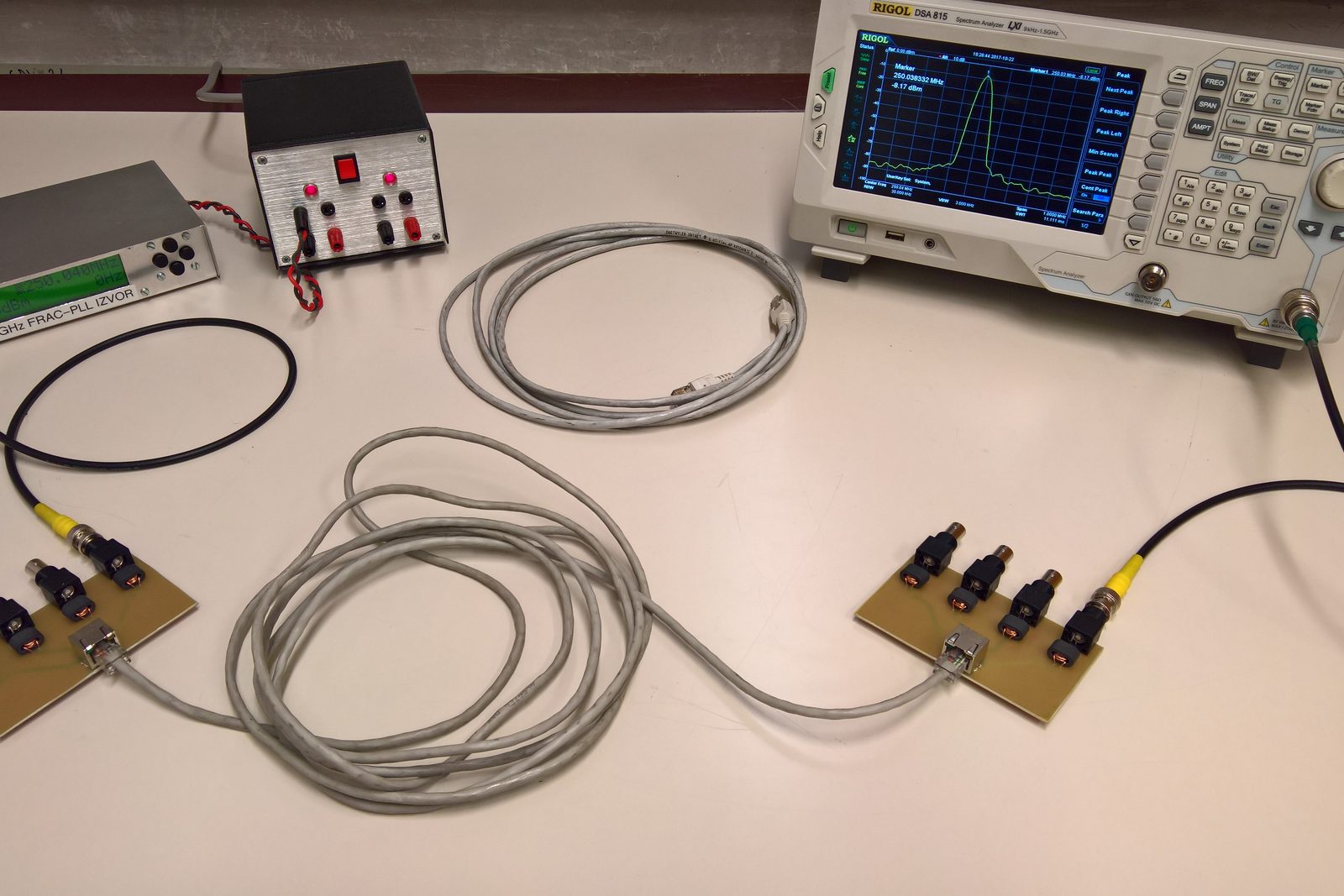

Po kablih UTP, napeljanih v skoraj vsaki pisarni, teče gigabitni Ethernet – toda v čem se kabel kategorije Cat5e razlikuje od kabla Cat6? Z visokofrekvenčnim izvorom in spektralnim analizatorjem, ki ju na parice priključite prek preklopnikov z impedančnimi transformatorji s 100 Ω na 50 Ω, merite lastnosti sukanih paric pri frekvencah do 500 MHz.

Spoznate parico kot komunikacijski prenosni vod, razliko med neoklopljeno in oklopljeno izvedbo ter pomen presluha med paricami. Merilno postavitev najprej umerite s kratkim kablom, nato pri 100 MHz, 250 MHz in 500 MHz izmerite slabljenje vseh štirih paric in presluh z vzbujane parice na preostale tri. Meritve ponovite na treh različnih kablih in rezultate med seboj primerjate.
